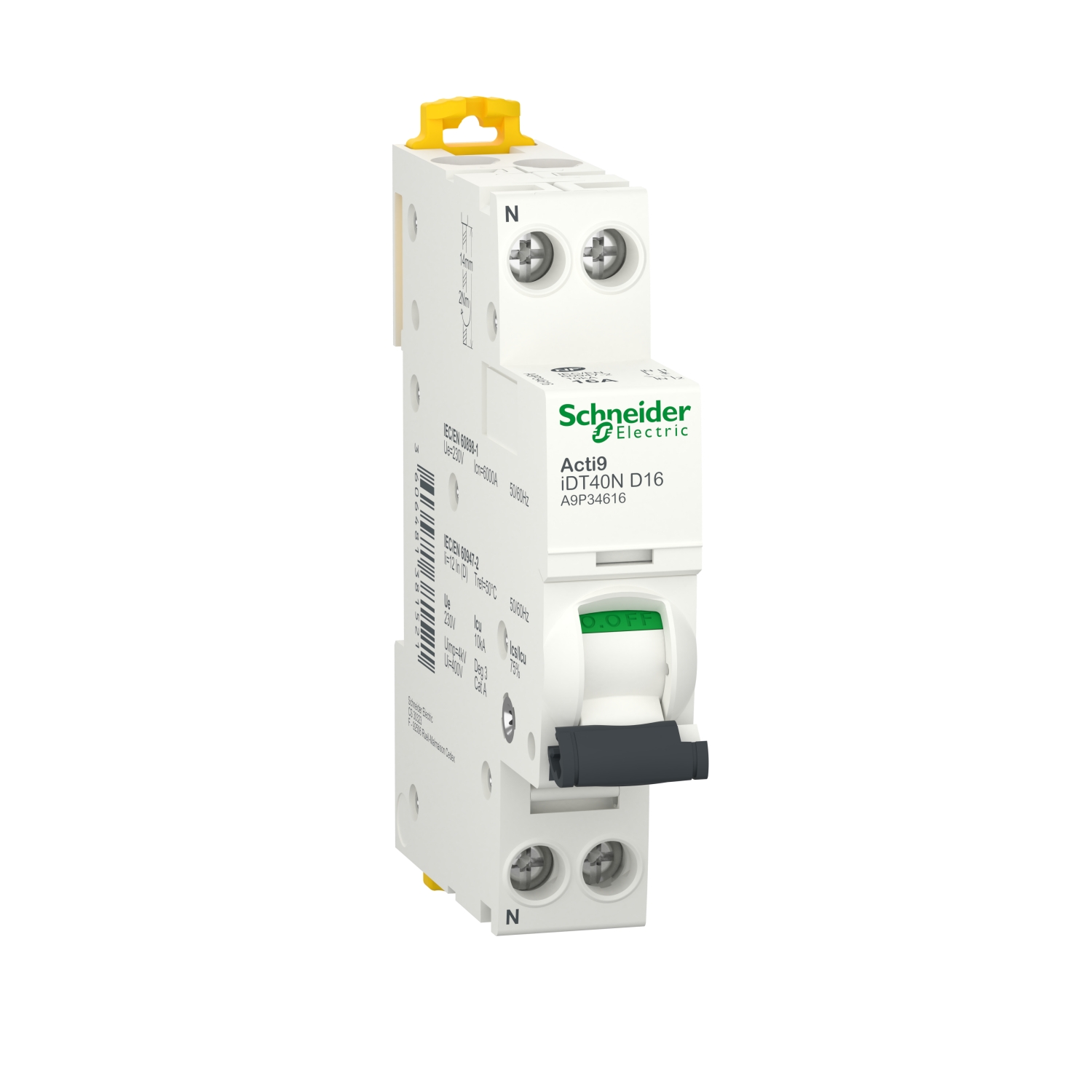

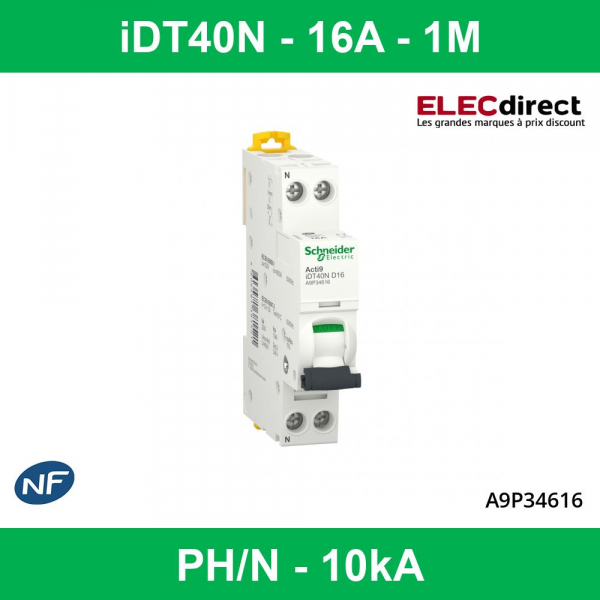

Schneider - Acti9 iDT40N - Disjoncteur modulaire - 1P+N - Courbe D - 16A - 6000A/10kA - Réf : A9P34616

Réf. Elecdirect: SCHA9P34616

Réf. Fabricant: A9P34616

EAN13: 3606481381521

Le disjoncteur modulaire acti9, de la marque Schneider, vous permettra de protéger vos câbles électriques contre les courants de surcharges et les courts circuits. Réf : A9P34616

Produit certifié NF

En stock Passez commande avant 14h, elle sera expédiée le jour même ! *

38,89 €

TTC

Paiement 100% sécurisé

Paiement sécurisé avec cryptage S.S.L et 3D Secure

Disponibilité des articles

Plus de 2 300 références produits en stock permanant

Expédition le jour même

Préparation et expédition le jour même pour du matériel disponible en stock

Description du produit et fiche technique
Référence(s) et marque

Données techniques

- Application : Distribution
- Description des pôles : 1P+N
- Courant assigné d'emploi : 16 A
- Courbe de déclenchement : D
- Pouvoir de coupure : 10 kA
- Tension assigné d'emploi : 230 V

Caractéristiques

Gamme	Acti9
Nom du produit	Acti9 iDT40
Type de produit ou équipement	Disjoncteur miniature
Nom de l'appareil	IDT40N
Application	Distribution
Description des pôles	1P + N
Nombre de pôles protégés	1
Position du pôle neutre	Gauche
In courant assigné d'emploi	16 A
Type de réseau	CA
Type de déclencheur	Thermique-magnétique
Courbe de déclenchement	D
Pouvoir de coupure	6000 A Icn à 230 V CA 50 Hz se conformer à EN/CEI 60898-1 10 kA Icu à 230 V CA 50 Hz se conformer à EN/CEI 60947-2
Aptitude au sectionnement	Oui se conformer à EN/CEI 60947-2
Labels qualité	NF

Fréquence du réseau	50 Hz
[Ue] tension assignée d'emploi	230 V CA 50 Hz
Limite de déclenchement magnétique	10...14 x In se conformer à EN/CEI 60898-1 12 x In +/- 20 % se conformer à EN/CEI 60947-2
[Ics] pouvoir de coupure de service	6000 A 100 % Icn à 230 V CA 50 Hz se conformer à EN/CEI 60898-1 7,5 kA 75 % Icu à 230 V CA 50 Hz se conformer à EN/CEI 60947-2
[Ui] tension d'isolement	400 V CA 50 Hz se conformer à EN/CEI 60947-2
[Uimp] tension assignée de tenue aux chocs	4 kV se conformer à EN/CEI 60947-2
Coupure pleinement apparente	Oui
Type de commande	Par maneton
Indication de tension	Indication ON/OFF
Mode d'installation	Encliquetable
Support de montage	Rail DIN
Pas de 9 mm	2
Hauteur	85 mm
Largeur	18 mm
Profondeur	74 mm
Poids du produit	120 g
Couleur	Blanc
Endurance mécanique	20000 cycle
Durée de vie électrique	20000 cycle
Verrouillages optionnels	Dispositif de cadenassage
Raccordement amont	À vis
Position de verrouillage	Vis
Mode de raccordement	Borne du type à cage haut ou bas1…10 mm² souple Borne du type à cage haut ou bas1…16 mm² rigide
Longueur de dénudage des fils	14 mm pour haut ou bas connexion
Couple de serrage	2 N.m haut ou bas
Protection différentielle	Bloc séparé

Normes	EN/CEI 60898-1 EN/CEI 60947-2
Certifications du produit	CE BV RINA DNV
Degré de protection IP	IP20 se conformer à CEI 60529 IP40 (boîtier modulaire) se conformer à CEI 60529
Degré de pollution	3 se conformer à EN/CEI 60947-2
Humidité relative	95 % à 55 °C
Altitude de fonctionnement	2000 m
Température de fonctionnement	-25…70 °C
Température ambiante de stockage	-40…85 °C
