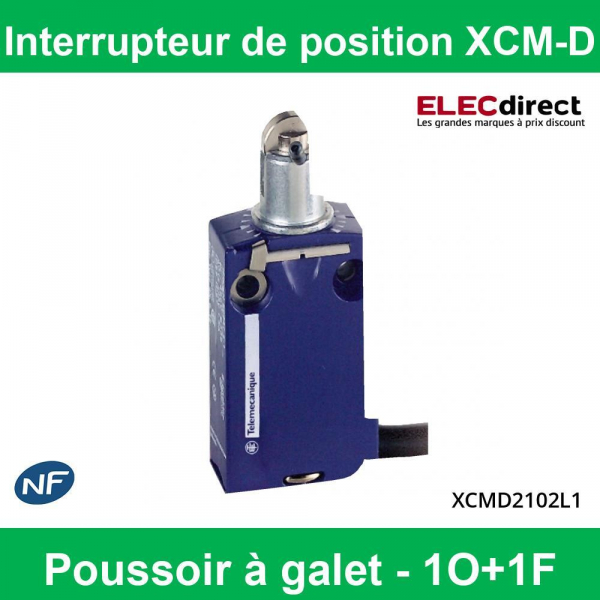

Schneider - Interrupteur de position XCM-D - Poussoir à galet - 1O+1F - Câble 1 mètres - Réf : XCMD2102L1
SCHXCMD2102L1
-
XCMD2102L1
-
3389110218381
-

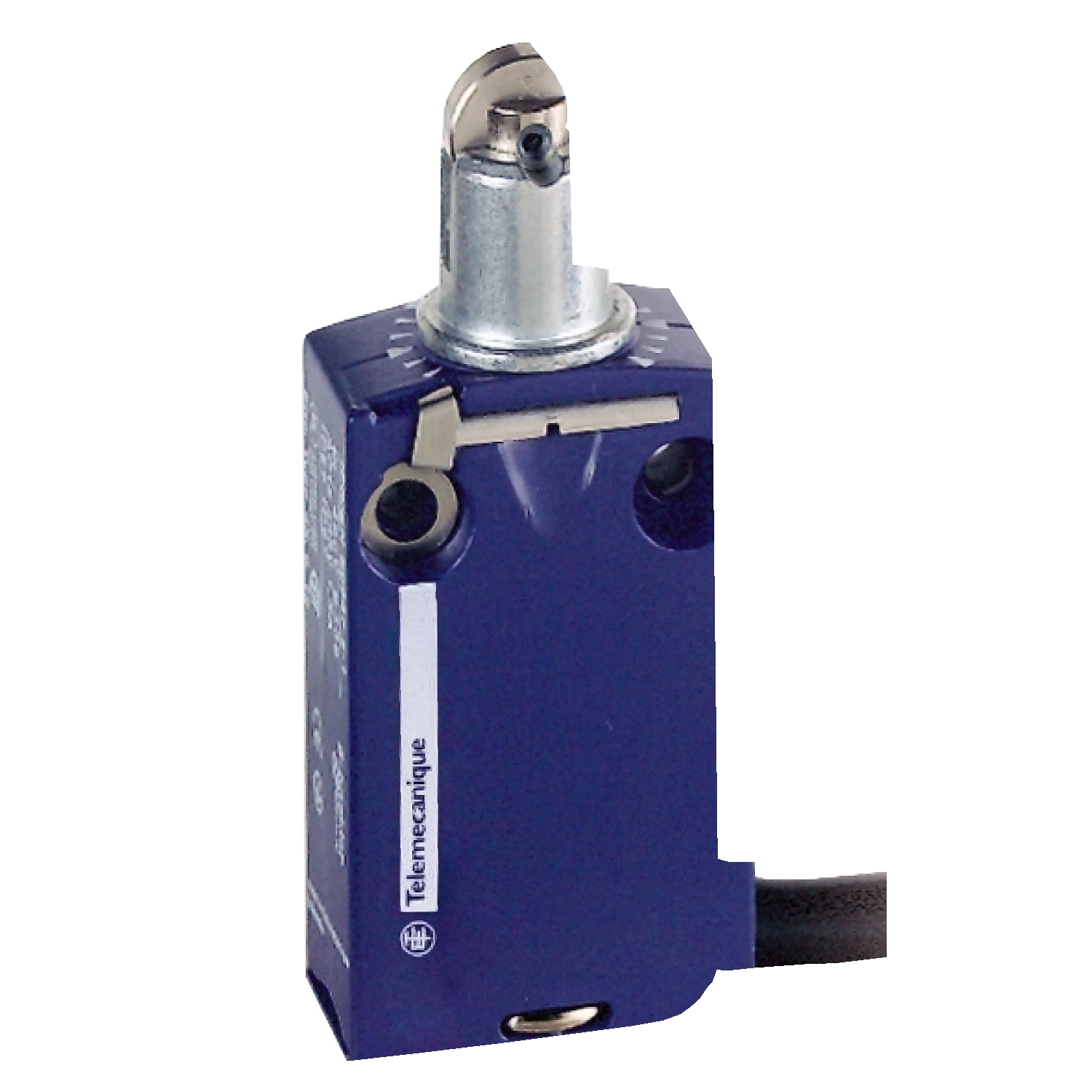

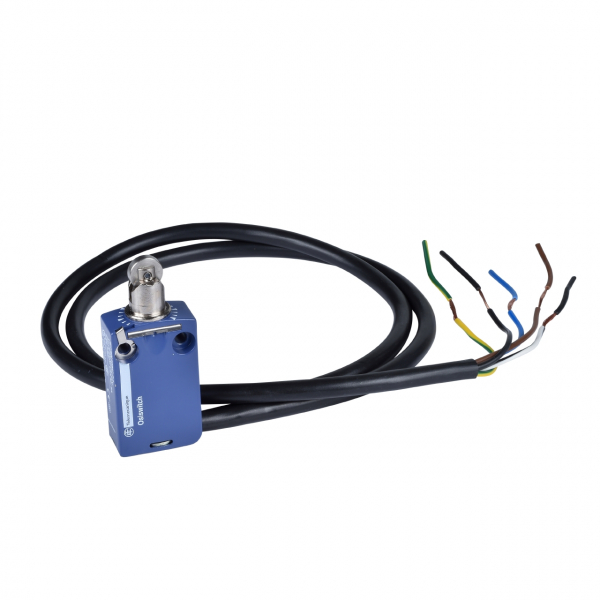

Cet interrupteur de position à corps robuste en Zamak et à la conception miniature modulaire est pré-câblé, ce qui facilite l’installation.
Il est résistant aux chocs avec des degrés de protection IP66 et IK06 et convient parfaitement pour une utilisation intensive dans des conditions hostiles.
Il se fixe sur la machine par le corps et a une durabilité générale de 5 millions de cycles de manœuvre électrique.
Paiement 100% sécurisé
Paiement sécurisé avec cryptage S.S.L et 3D Secure
Disponibilité des articles
Plus de 2 300 références produits en stock permanant
Expédition le jour même
Préparation et expédition le jour même pour du matériel disponible en stock
Présentation de l'Interrupteur de position XCM-D
-
Données techniques
- Matière : Métal, Zamak
- Nombre de pôles : 2
- Description des contacts : 1 "O" + 1 "F"
- Longueur de câble : 1 mètres
- Force minimale pour ouverture positive : 35N
- Effort minimal d'actionnement : 7N
- Vitesse d'attaque maximale : 0,5 m/sConformité
- Certifications : RoHS, NF
- Étanchéité : IK06, IP66Dimensions et poids
- Largeur : 30 mm
- Hauteur : 50 mm
- Profondeur : 16 mm
- Poids : 185 g
Caractéristiques
| Gamme de produit | Fins de course Telemecanique XC Standard |
|---|---|
| Nom de gamme | Format standard |
| Type de produit ou équipement | Commutateur de fin de course |
| Nom de l'appareil | XCMD |
| Forme du capteur | Miniature |
| Type de carter | Fixe |
| Type de tête | Tête de piston |
| Matière | Métal |
| Matière du corps | Zamak |
| Matière de la tête | Zamak |
| Mode de fixation | Par le corps |
| Mouvement tête de commande | Linéaire |
| Type d'unité de commande | Poussoir avec galet à rappel métal |
| Type d'approche | Approche latérale, 2 sens |
| Nombre de pôles | 2 |
| Description des contacts | 1 "O" + 1 "F" |
| Fonctionnement des contacts | À action brusque |
| Mouvement d'attaque | Avec came 30° |
|---|---|
| Raccordement électrique | Connecteur à câble amovible |
| Longueur de câble | 1 m |
| Composition du câble | 5 x 0,75 mm² |
| Isolement | PvR |
| Forme d'isolation entre contacts | Zb |
| Ouverture positive | Avec |
| Force minimale pour ouverture positive | 35 N |
| Effort minimal d'actionnement | 7 N |
| Vitesse d'attaque maximale | 0,5 m/s |
| Désignation code des contacts | B300, AC-15 (Ue = 240 V), Ie = 1,5 A se conformer à EN/CEI 60947-5-1 appendix A R300, DC-13 (Ue = 250 V), Ie = 0,1 A se conformer à EN/CEI 60947-5-1 appendix A |
| [Ui] tension assignée d'isolement | 300 V (degré de pollution 3) se conformer à UL 508 400 V (degré de pollution 3) se conformer à CEI 60947-5-1 300 V (degré de pollution 3) se conformer à CSA C22.2 No 14 |
| Résistance maximale entre bornes | 25 mOhm se conformer à CEI 60255-7 catégorie 3 |
| [Uimp] tension assignée de tenue aux chocs | 4 kV se conformer à CEI 60664 4 kV se conformer à CEI 60947-1 |
| Protection contre les courts-circuits | 6 A cartouche fusible, type gG |
| Durée de vie électrique | 5000000 cycle, DC-13, 120 V, 1 W, cadence de fonctionnement <60 cyc/mn, facteur de charge : 0,5 se conformer à CEI 60947-5-1 appendix C 5000000 cycle, DC-13, 24 V, 3 W, cadence de fonctionnement <60 cyc/mn, facteur de charge : 0,5 se conformer à CEI 60947-5-1 appendix C 5000000 cycle, DC-13, 48 V, 2 W, cadence de fonctionnement <60 cyc/mn, facteur de charge : 0,5 se conformer à CEI 60947-5-1 appendix C |
| Endurance mécanique | 10000000 cycle |
| Largeur | 30 mm |
| Hauteur | 50 mm |
| Profondeur | 16 mm |
| Poids du produit | 0,185 kg |
| Tenue aux chocs mécaniques | 25 gn pour 18 ms se conformer à CEI 60068-2-27 |
|---|---|
| Tenue aux vibrations | 5 gn (f= 10…500 Hz) se conformer à CEI 60068-2-6 |
| Degré de protection IP | IP66 se conformer à CEI 60529 IP67 se conformer à CEI 60529 IP68 se conformer à CEI 60529 |
| Tenue aux chocs IK | IK06 se conformer à EN 62262 |
| Catégorie de surtension | Classe I se conformer à CEI 61140 Classe I se conformer à NF C 20-030 |
| Température de l'air ambiant en fonctionnement | -25…70 °C |
| Température ambiante de stockage | -40…70 °C |
| Traitement de protection | TC |
| Certifications du produit | CCC CSA UL |
| Normes | EN/CEI 60204-1 UL 508 EN/CEI 60947-5-1 CSA C22.2 No 14 |
