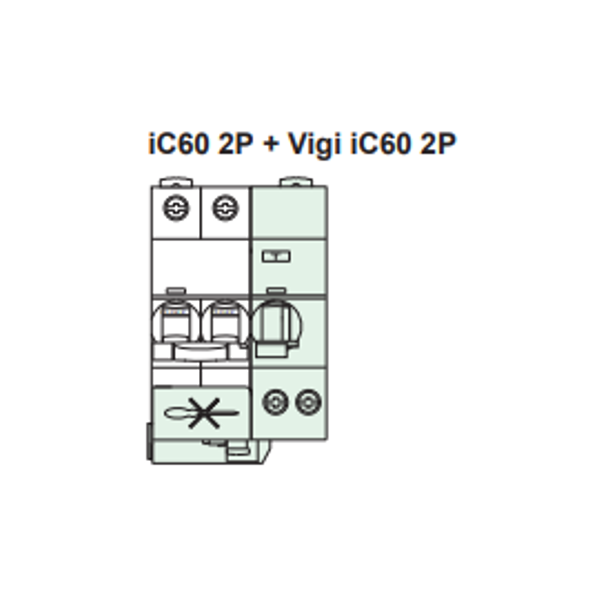

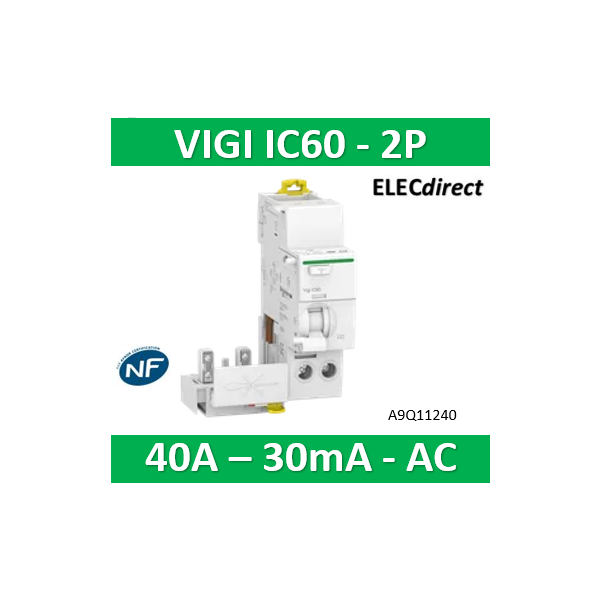

Schneider - Acti9 Vigi iC60, bloc différentiel 2P 40A 30mA type AC 230-240V 400-415V - A9Q11240

Schneider - Acti9 Vigi iC60, bloc différentiel 2P 40A 30mA type AC 230-240V 400-415V - A9Q11240

Notice de montage

Descriptif

Caractéristiques principales :

• Type de produit ou de composant : Bloc différentiel
• Nom abrégé d'appareil : Vigi iC60
• Description des pôles : 2P
• In courant assigné d'emploi : 40 A - 40 A
• Type de réseau : AC
• Fréquence du réseau : 50/60 Hz
• [ue] tension assignée d'emploi : 230/400 V AC 50/60 Hz conformément à EN 61009-1 / 230/415 V AC 50/60 Hz conformément à IEC 61009-1
• Sensibilité du différentiel : 30 mA
• Temporisation du différentiel : Instantané
• Classe de différentiel : Classe AC
• Pas de 9 mm : 4

Caractéristiques complémentaires :

• Position de l'appareillage dans l'installation : Départ
• Protection surtension : Sans
• Technologie différentiel : Indépendant de la tension
• [ui] tension assignée d'isolement : 500 V AC 50/60 Hz conformément à IEC 60947-2
• [uimp] tension assignéede tenue aux chocs : 6 kV conformément à IEC 60947-2
• Signalisation locale : Indicateur de déclenchement
• Mode d'installation : Encliquetable
• Support de montage : Rail DIN
• Connexion électrique à mcb : Connecteur
• Compatibilité du bloc de distribution du peigne de jeu de barres : Bas : oui
• Hauteur : 91 mm
• Largeur : 36 mm
• Profondeur : 73.5 mm
• Masse du produit : 0.165 kg
• Couleur : Blanc
• Mode de raccordement : Borne du type à cage dessous 1 câble(s) 1...35 mm² rigide sans extrémité de câble / Borne du type à cage dessous 1 câble(s) 1...25 mm² souple sans extrémité de câble / Borne du type à cage dessous 1 câble(s) 1...25 mm² souple avec extrémité de câble
• Longueur de dénudage des fils : 14 mm (bas)
• Couple de serrage : 3.5 N.m (bas)
• Compatibilité produit : Terminal simple
