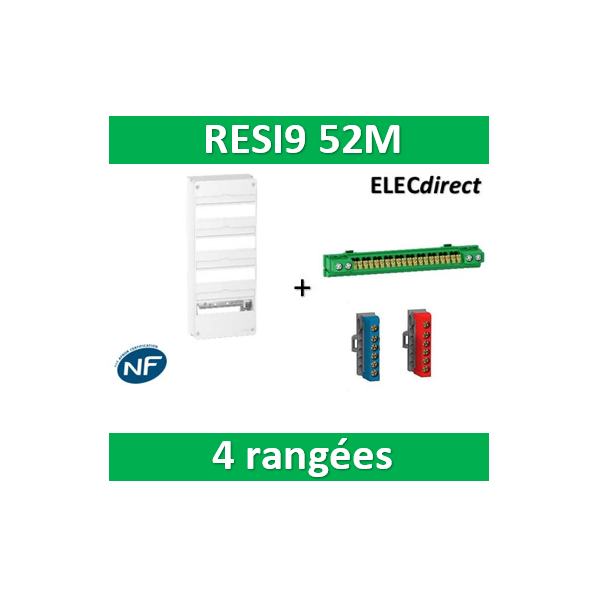

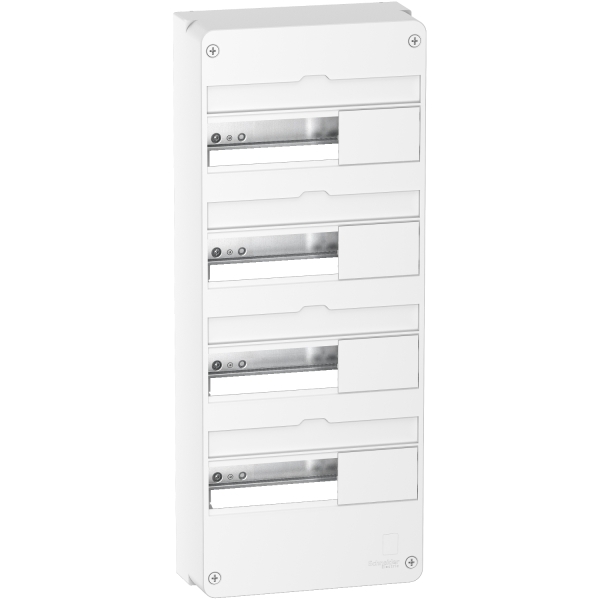

Schneider - Resi9 - coffret 13M - 4R - R9H13404

Schneider - Resi9 - coffret 13M - 4R - R9H13404

Gamme Resi9
Fonction produit Boîtier
Type de coffret Boîtier de distribution
Nbre de modules 18 mm par rangée 13
Équipement fournis Kit de marquage ( 1 )
Obturateur ( 2 )
Support de bloc terminal ( 2 )
Borniers de phase et neutre ( 2 )
Bornier de terre ( 2 )
Coiffe ( 1 )
Rail Din ( 4 )
Protection d'étiquette ( 4 )
Étiquette avec inscription ( 1 )
Type de porte Sans
Normes IEC 60670-24
IEC 60670-1
Couleur Boîtier : blanc ( RAL 9003 )
Complémentaires
Installation du coffret En saillie
Nbre de rangées horizontales 4
Puissance dissipée en W 61 W
In courant assigné d'emploi 90 A conformément à IEC 60670
Type de rail DIN
Compatibilité du bloc de distribution et peigne de JdB Compatible XE
Nombre de borniers 1 terre bornier avec 15 trou(s)
1 terre bornier avec 24 trou(s)
2 phase / neutre bornier avec 7 trou(s)
Départs du bornier répartiteur 3 x 25 mm² + 12 x 4 mm² pour terre
4 x 25 mm² + 20 x 4 mm² pour terre
1 x 35 mm² + 6 x 16 mm² pour phase / neutre
Matière du coffret Matériau auto-extinguible
Poids 2305 g
Largeur 252 mm
Hauteur 625 mm
Profondeur 108 mm
Environnement
Tenue au feu 750 °C conformément à EN/IEC 60695-2-11
Degré de protection IP IP40 avec porte conformément à EN/IEC 60529
IP30 conformément à EN/IEC 60529
Tenue aux chocs IK IK08 conformément à EN 50102
IK08 conformément à IEC 62262
Température de fonctionnement -15 60 °C
Durabilité de l'offre
Statut environnemental Produit non Green Premium
