Schneider - Harmony arrêt d'urgence rouge Ø22 tête Ø 40 tourner pourdéverrouiller 1O+1F - XB4BS8445

Schneider - Harmony arrêt d'urgence rouge Ø22 tête Ø 40 tourner pourdéverrouiller 1O+1F - XB4BS8445

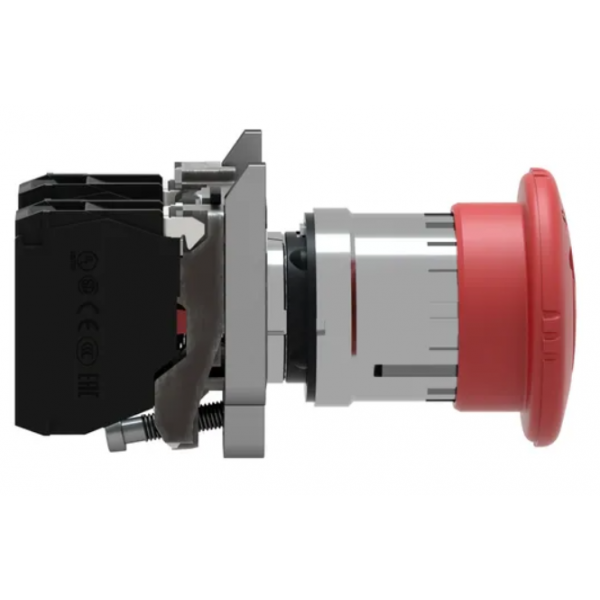

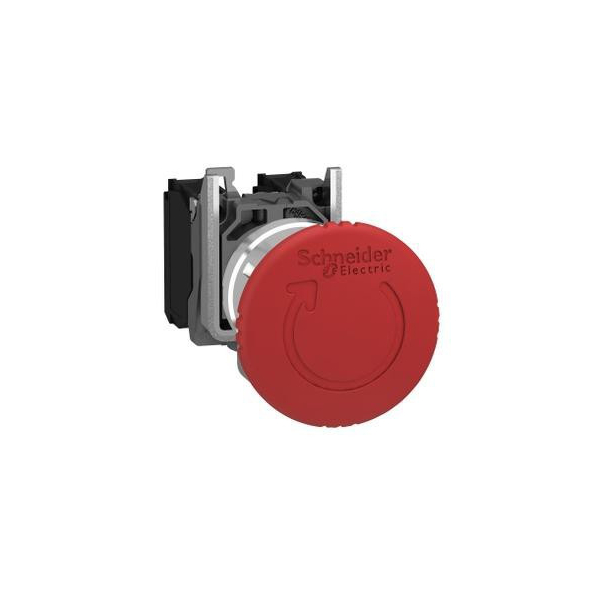

Harmony arrêt d'urgence rouge Ø22

Ce bouton rouge arrêt d urgence, Harmony XB4, de la marque Schneider, sert à couper brusquement le circuit électrique en cas d urgence. Il déclenche ainsi la coupure totale du courant dans un local ou dans une zone industrielle. Ce bouton rouge, très visible, permet de rompre immédiatement la fourniture d énergie électrique en cas de défaillance. Il est indispensable pour prévenir, entre autres, les risques d incendie dans un local. Il est facile à manipuler grâce à son bouton, de 40 mm de diamètre, à actionner par simple appui.

Les + du produit :

• Produit complet
• Tourner pour la remise à zéro
• Très visible et facile à actionner en cas d urgence

Caractéristiques principales :

• Gamme de produits : Harmony XB4
• Type de produit ou de composant : Coupure d'urgence complet
• Nom abrégé d'appareil : XB4
• Matériau de la collerette : Métal plaqué chrome
• Matière de l'embase de fixation : Zamak
• Diamètre de fixation : 22 mm
• Vente par quantité indivisible : 1
• Forme de la tête de l'unité de signalisation : Rond
• Type d'unité de commande : Déclenchement et accrochage mécanique
• Remise à zéro : Tourner pour déverrouiller
• Profil de l'unité de commande : Rouge coup de poing Ø 40mm non marqué

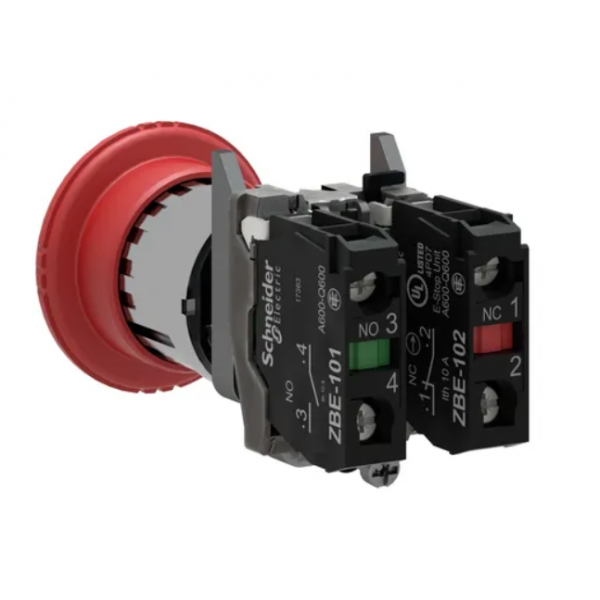

• Description des contacts : 1 ''O'' + 1 ''F''
• Fonctionnement des contacts : À action dépendante
• Mode de raccordement : Borniers à vis-étrier : = 1 x 0,22 mm² sans embout conformément à EN 60947-1

Caractéristiques complémentaires :

• Hauteur : 47 mm
• Largeur : 40 mm
• Profondeur : 82 mm
• Description des bornes iso n°1 : (13-14)NO
• Masse du produit : 0.13 kg
• Tenue au nettoyage haute pression : 7000000 Pa à 55 °C,distance: 0,1 m
• Utilisation des contacts : Contacts standards
• Ouverture positive : Avec ouverture positive conformément à EN/IEC 60947-5-1 appendix K
• Course d'actionnement : 1.5 mm (état électrique modifié par ''O'') / 2.6 mm (état électrique modifié par ''F'') / 4.3 mm (course totale)
• Force d'actionnement : 44 N
• Durée de vie mécanique : 300000 cycle
• Couple de serrage : 0.8...1.2 N.m conformément à EN 60947-1
• Forme de la tête de vis : Transversal cruciforme Philips n° 1 / Transversal pozidriv N°1 / Perforé plat Ø 4 mm / Perforé plat Ø 5,5 mm
• Matériau des contacts : Alliage d'argent (Ag/Ni)
• Protection contre les courts-circuits : 10 A cartouche fusible type gG conformément à EN/IEC 60947-5-1
• [ith] courant thermique conventionnel : 10 A conformément à EN/IEC 60947-5-1
• [ui] tension assignée d'isolement : 600 V (niveau de pollution: 3) conformément à EN 60947-1
• [uimp] tension assignéede tenue aux chocs : 6 kV conformément à EN 60947-1
• [ie] courant assigné d'emploi : 0,125 à 240 V, AC-15, A600 conformément à EN/IEC 60947-5-1 / 0,25 à 120 V, AC-15, A600 conformément à EN/IEC 60947-5-1 / 0.1 A à 600 V, DC-13, Q600 conformément à EN/IEC 60947-5-1 / 0.27 A à 250 V, DC-13, Q600 conformément à EN/IEC 60947-5-1 / 0.55 A à 125 V, DC-13, Q600 conformément à EN/IEC 60947-5-1 / 1.2 A à 600 V, AC-15, A600 conformément à EN/IEC 60947-5-1
• Durée de vie électrique : 1000000 cycle, AC-15, 2 A à 230 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle, AC-15, 0,125 à 120 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle, AC-15, 4 A à 24 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle, DC-13, 0.2 A à 110 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C / 1000000 cycle, DC-13, 0.5 A à 24 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C
• Fiabilité électrique iec 60947-5-4 : Conformément à EN/IEC 60947-5-4 / Conformément à EN/IEC 60947-5-4
