NORME NFC 15100

NFC 15-100 ce qui change : Amendement 5

- Le tableau électrique doit présenter une réserve de 20% d'emplacements disponible, pour permettre une évolution de l'installation.

En logement collectif, cette réserve est de 6 modules maximum.

Local indépendant : une coupure d'urgence

- Tous local indépendant à usage d'habitation et comprenant plusieurs pièces doit posséder son propre dispositif de coupure d'urgence.

Il assure ainsi la sécurité des occupants en permettant de couper l'alimentation depuis l'intérieur du local.

Les interrupteurs différentiels

- Le nombre et le type d'interrupteurs différentiels sont désormais déterminés par la taille de l'installation et non plus par la surface du logement.

Tous les circuits doivent être protégés par au moins 2 interrupteurs différentiels 30mA.

Les circuits plaque de cuisson, lave-linge, prise de recharge véhicule électrique doivent être protégés par un interrupteur différentiel de type A.

Les autres circuits doivent être protégés par au moins un interrupteur différentiel de type AC ou de type A.

Les circuits éclairage et prises de courant doivent être répartis sous au moins 2 interrupteurs différentiels, pour assurer une continuité de fonctionnement.

Le nombre maximum de circuits autorisés par interrupteur différentiel est limité à 8.

- Nouveau calcul de l'intensité

Le choix du calibre (In) de l'interrupteur différentiel est déterminé soit par rapport à l'amont, soit par rapport à l'aval.

Par rapport à l'amont : calibre interrupteur différentiel > calibre du disjoncteur de branchement (AGCP).

Par rapport à l'aval : calibre interrupteur différentiel > 1 fois la somme des calibres des disjoncteurs alimentant le chauffage direct, le chauffe-eau et la prise de recharge véhicule électrique + 0,5 fois la somme des calibres des disjoncteurs alimentant les autres circuits.

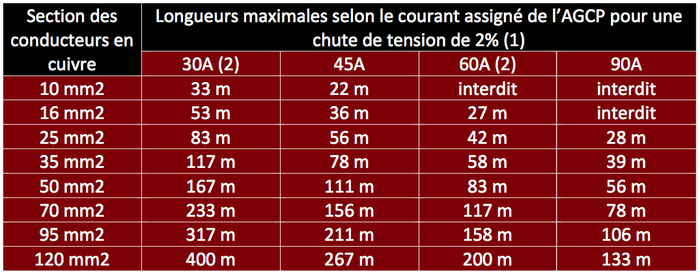

Courant assigné de l'AGCP :

Emplacement de l'appareillage :

(1) L'interrupteur différentiel 40 A de type A doit protéger les circuits suivants :

• le circuit spécialisé de la cuisinière ou de la plaque de cuisson
• le circuit spécialisé du lave-linge
• Prise de recharge véhicule électrique

En effet ces matériels peuvent en cas de défaut produire des courants comportant des composantes continues

• et éventuellement deux circuits non spécialisés (éclairage ou prises de courant)

(2) Lorsque des circuits de chauffage et de chauffe-eau électriques, dont la somme des courants est supérieure à 8 kVA son placés en aval d'un même interrupteur différentiel, remplacer un interrupteur différentiel 40 A type AC par un interrupteur différentiel 63A de type AC

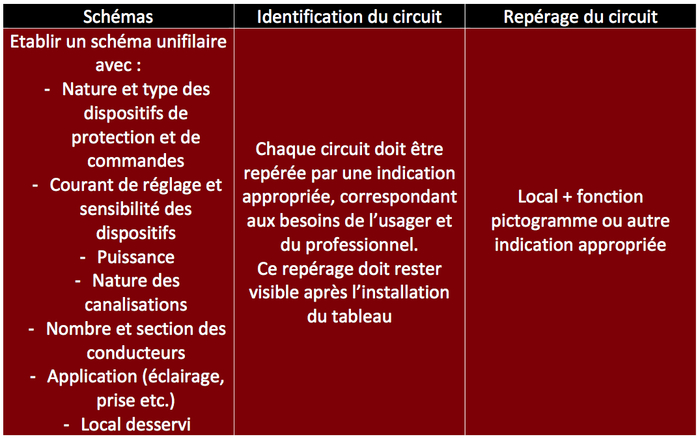

Schéma obligatoire :

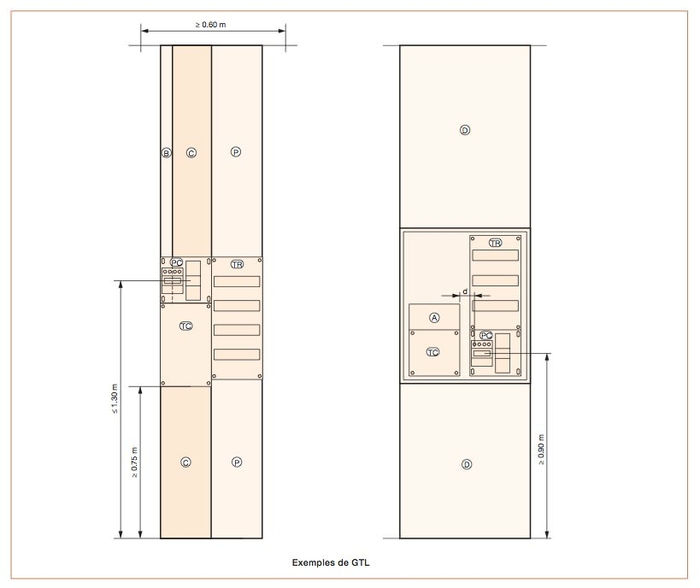

GTL gaine technique logement :

Dimension minimum de la GTL
Largeur 60 cm ; profondeur 20 cm et Hauteur du sol au plafond

Canalisations : le cheminement des réseaux de puissances et de communications doit se faire dans des conduits ou compartiments de goulottes distincts.

La GTL doit contenir :

• Le panneau de contrôle
• Le tableau de répartition principal
• Le tableau de communication
• 2 socles PC 16A 230V 2P + T
• Autres applications de communication si prévues (TV, SAT)
• Les canalisations de puissance, de communications et de branchements
• Et éventuellement un équipement multiservices à l'habitat (domotique, une protection intrusion)

Parafoudre :

Une protection contre les surtensions (parafoudre modulaire et bloc prise parafoudre) devra être prévue en fonction :

• du type d'alimentation du bâtiment
• de la présence ou non d'un paratonnerre
• de la zone géographique (Niveau kéraunique ou nombre de jours de tonnerre par an)

(1) Pas applicable lorsque les lignes aériennes sont constituées de conducteurs isolés avec écran métallique relié à la terre ou comportant un conducteur relié à la terre.

(2) Toutefois, l'absence d'un parafoudre est admise si elle est justifié par l'analyse du risque définie dans le guide UTE C 15-443

Le parafoudre doit être de type 2 sauf en présence d'un paratonnerre. Dans ce cas, il devra être de type 1. Vous pouvez également utiliser un bloc parafoudre, sur lequel vous pourrez brancher vos appareils.
En plus des protections complémentaires locales pour les appareils sensibles (informatique, hi-fi…) il faudra prévoir un parafoudre de tableau et un parafoudre téléphone par habitation.

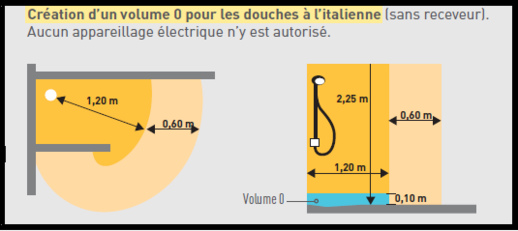

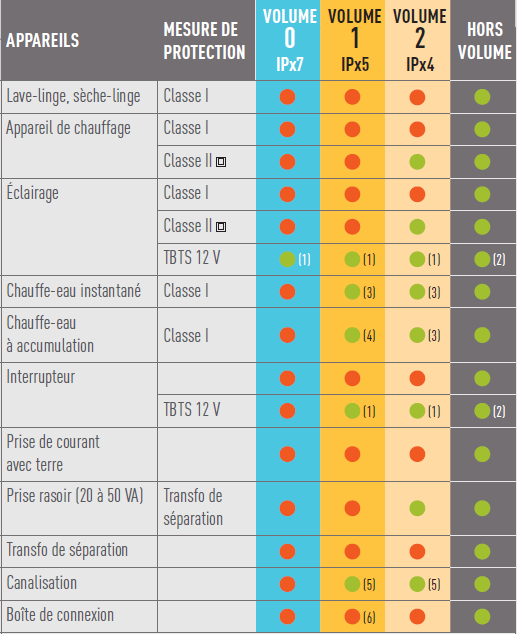

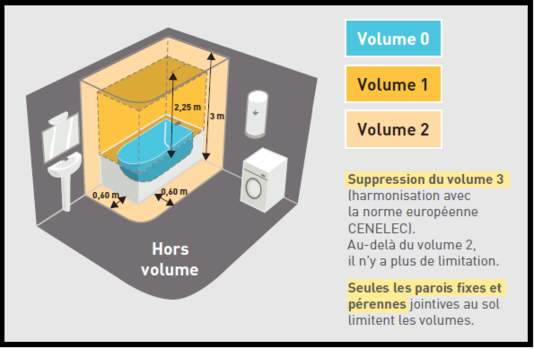

La salle de bain :

  Ci joint extrait du guide de norme en Legrand ; Schneider ; Hager .
