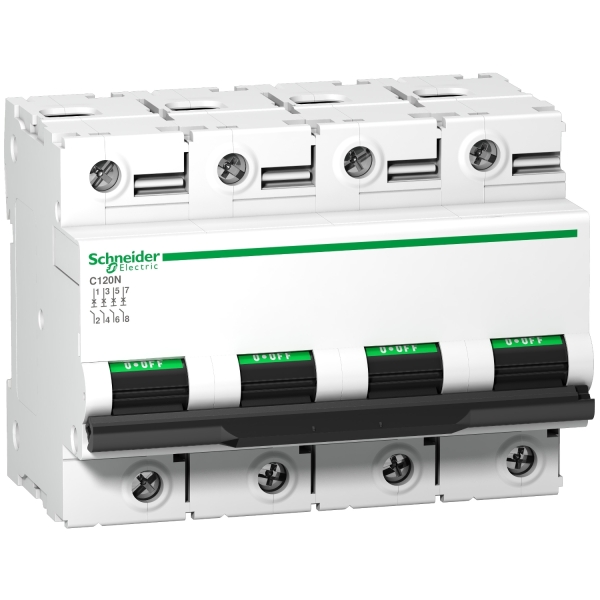

Schneider - Disjoncteur C120N 4P 100A, courbe D, 10 kA - A9N18392
SCHA9N18392
-
A9N18392
-
3606480379635
-
Disjoncteur C120N 4P 100A, courbe D, 10 kA
Paiement 100% sécurisé
Paiement sécurisé avec cryptage S.S.L et 3D Secure
Disponibilité des articles
Plus de 2 300 références produits en stock permanant
Expédition le jour même
Préparation et expédition le jour même pour du matériel disponible en stock
| Attribut | Valeur |
|---|---|
| Gamme de produit | C120 |
| Gamme | Acti9 |
| Nom du produit | C120 |
| Type de produit ou équipement | Disjoncteur miniature |
| Nom de l'appareil | C120N |
| Application | Distribution |
| Description des pôles | 4P |
| Nombre de pôles protégés | 4 |
| [In] courant assigné d'emploi | 100 A à 30 °C |
| Type de réseau | CA |
| Type de déclencheur | Thermique-magnétique |
| Courbe de déclenchement | D |
| Pouvoir de coupure | 10000 A Icn à 230...400 V CA 50/60 Hz se conformer à EN/CEI 60898-1 |
| 6 kA Icu à 440 V CA 50/60 Hz se conformer à EN/CEI 60947-2 | |
| 20 kA Icu à 220...240 V CA 50/60 Hz se conformer à EN/CEI 60947-2 | |
| 10 kA Icu à 380...415 V CA 50/60 Hz se conformer à EN/CEI 60947-2 | |
| 10 kA Icu à <= 500 V CC se conformer à EN/CEI 60947-2 | |
| Aptitude au sectionnement | Oui se conformer à CEI 60947-2 |
| Complémentaires | |
| Fréquence du réseau | 50/60 Hz |
| [Ue] tension assignée d'emploi | 380...415 V CA 50/60 Hz |
| <= 500 V CC | |
| 220...240 V CA 50/60 Hz | |
| 440 V CA 50/60 Hz | |
| 230...400 V CA 50/60 Hz | |
| Déclenchement magnétique | 10...14 x In |
| [Ics] pouvoir assigné de coupure de service | 7500 A 75 % se conformer à EN/CEI 60898-1 - 230...400 V CA 50/60 Hz |
| 4,5 kA 75 % se conformer à EN/CEI 60947-2 - 440 V CA 50/60 Hz | |
| 7,5 kA 75 % se conformer à EN/CEI 60947-2 - 380...415 V CA 50/60 Hz | |
| 15 kA 75 % se conformer à EN/CEI 60947-2 - 220...240 V CA 50/60 Hz | |
| 10 kA 100 % se conformer à EN/CEI 60947-2 - <= 500 V CC | |
| Classe de limitation | 3 se conformer à EN/CEI 60947-2 |
| [Ui] tension assignée d'isolement | 500 V CA 50/60 Hz se conformer à EN/CEI 60947-2 |
| [Uimp] tension assignée de tenue aux chocs | 6 kV se conformer à EN/CEI 60947-2 |
| Coupure pleinement apparente | Oui |
| Type de commande | Par maneton |
| Indication de tension | Indication ON/OFF |
| Mode d'installation | Encliquetable |
| Support de montage | Rail DIN symétrique 35 mm |
| Compatibilité des répartiteurs, peignes, jeux de barres | Oui |
| Pas de 9 mm | 12 |
| Hauteur | 81 mm |
| Profondeur | 73 mm |
| Largeur | 108 mm |
| Poids du produit | 0,82 kg |
| Couleur | Blanc |
| Endurance mécanique | 20000 cycles |
| Durée de vie électrique | 5000 cycles se conformer à CEI 60947-2 |
| Mode de raccordement | Borne du type à cage 1…50 mm² rigide |
| Borne du type à cage 1,5…35 mm² souple | |
| Longueur de dénudage des fils | 15 mm |
| Couple de serrage | 3,5 N.m |
| Protection différentielle | Bloc séparé |
SCHA9N18392
3606480379635
Fiche technique
- Type Disjoncteur
- Courbe D
- Nombre de pôles
- Tetra
- Intensité
- 100A
Caractéristiques
- Poids
- 620g
