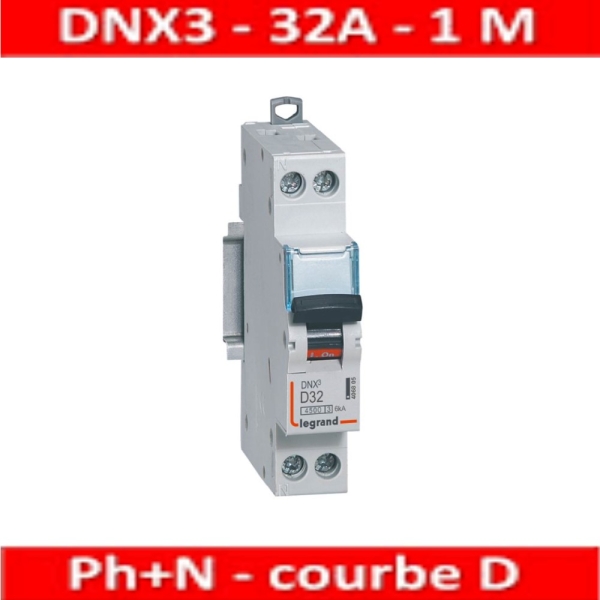

Legrand - Disjoncteur courbe D 32A DNX3 - Ph+N - 1M - Réf : 406805
Le disjoncteur courbe D 32A DNX3, de la marque Legrand, est un dispositif de protection à installer pour tous types de chantiers résidentiels (construction neuve ou rénovation).
Il comporte un porte-étiquette pour identifier le circuit électrique auquel il est rattaché et permettre ainsi une meilleure visibilité.
Ce type de disjoncteur est souvent utilisé pour assurer la protection d'un moteur de climatisation.
Un disjoncteur Legrand courbe D accepte un excès de courant pendant un laps de temps, idéal pour les appareils demandant un plus fort courant au démarrage.
Paiement 100% sécurisé
Paiement sécurisé avec cryptage S.S.L et 3D Secure
Disponibilité des articles
Plus de 2 300 références produits en stock permanant
Expédition le jour même
Préparation et expédition le jour même pour du matériel disponible en stock

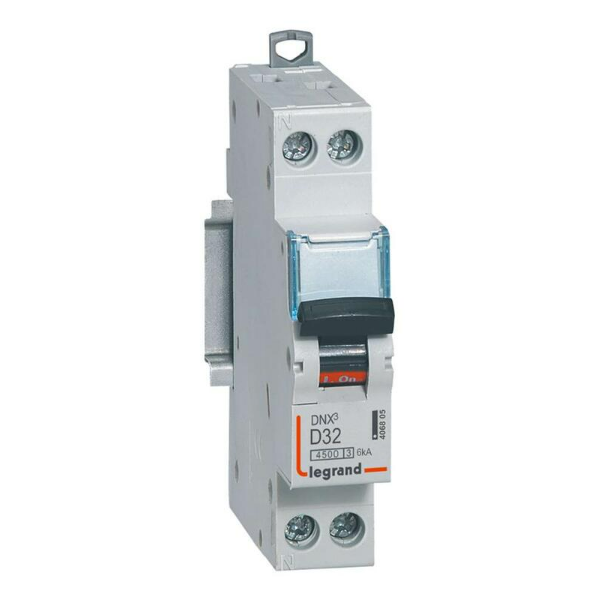

Présentation du disjoncteur courbe D DNX3 32A
-
Données techniques
- Nombre de module : 1
- Courant assigné : 32A
- Courbe : D
- Nombre de pôles : 2
- Tension assignée : 230V
- Pouvoir de coupure : 4,5/6 kAConformité
- Certifications : RoHS, NF
- Étanchéité : IK02, IP20Dimensions et poids
- Largeur : 17.8 mm
- Hauteur : 94.8 mm
- Profondeur : 77.7 mm
- Poids : 100 g
Vidéo d'installation d'un tableau électrique
Caractéristiques
Profondeur d'encastrement |
44 mm |
Caractéristique de déclenchement |
D |
Nombre de pôles (total) |
2 |
Nombre de pôles protégés |
1 |
Courant nominal assigné |
32 A |
Tension assignée |
230 V |
Tension d'isolation assignée Ui |
250 V |
Tension assignée de tenue aux chocs (Uimp) |
4 kV |
Pouvoir de coupure assigné Icn selon EN 60898 à 230 V |
4.5 kA |
Type de tension |
AC |
Pouvoir de coupure assigné Icu selon IEC 60947-2 à 230V |
6 kA |
Fréquence |
50-60 Hz |
Montage encastré |
Oui |
Conducteur neutre branché simultanément |
Oui |
Degré de pollution |
2 |
Dispositifs auxiliaires possibles |
Oui |
Largeur dans les unités de partition |
1 |
Classe de protection (IP) |
IP20 |
Température ambiante en fonctionnement |
-25-70 °C |
Section de conducteur connectable multifilaire |
0.75-10 mm² |
Section de conducteur connectable monofilaire |
0.75-16 mm² |
Antidéflagration |
Non |
Largeur hors tout |
17.8 mm |
Hauteur hors tout |
94.8 mm |
Profondeur/longueur hors tout |
77.7 mm |
Résistance aux chocs (IK) |
IK02 |
Temperature de stockage |
-40-70 °C |
Tension d'alimentation |
180-250 V |
Sens de l'alimentation électrique |
Par le haut ou le bas |
Indication de repérage des bornes de raccordement |
Oui |
Couleur |
Gris |
Numéro RAL |
7035 |
Sans halogène |
Oui |
Type de borne |
Borne à vis |
Type de connexion |
Peigne et câble |
Equipé d'un porte étiquette |
Oui |
Mode de pose |
Rail DIN |
EAN/Gencode |
3414970518385 |
