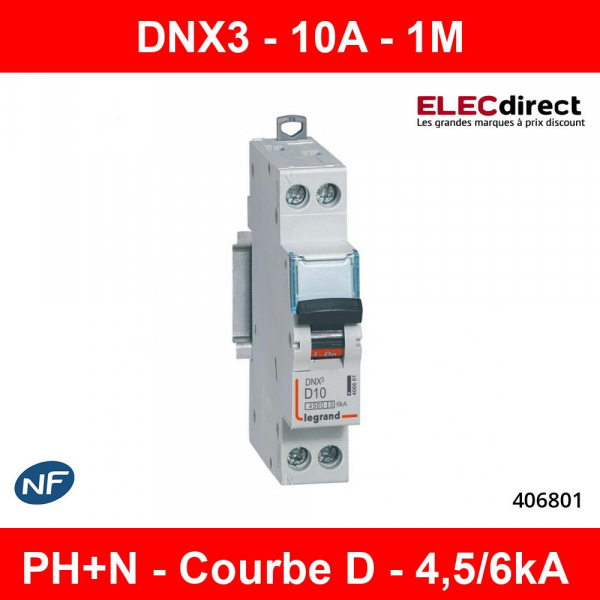

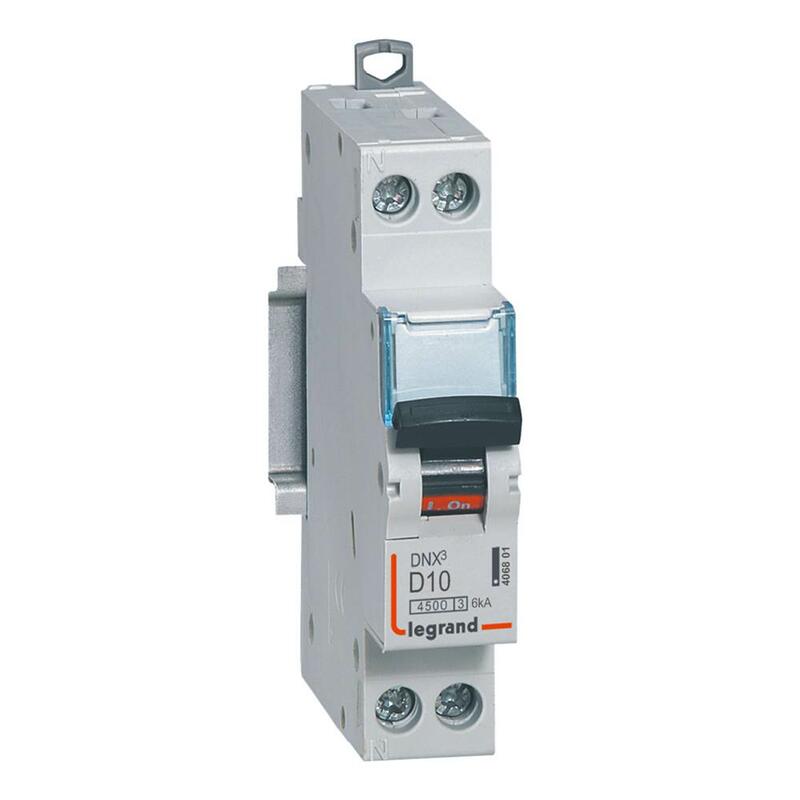

Legrand - Disjoncteur courbe D 10A DNX3 - Ph+N - 1M - Réf : 406801

Produit phare

Réf. Elecdirect: LEG406801

Réf. Fabricant: 406801

EAN13: 3245064068017

Le disjoncteur courbe D DNX3 10A, de la marque Legrand, propose une coupure pleinement apparente. Il permet la coupure, la commande et le sectionnement des circuits électriques.

Ce disjoncteur est un appareillage modulaire utilisé comme dispositif de protection dans les bâtiments résidentiels ou tertiaires, notamment pour les moteurs et climatisations.

Ce disjoncteur est compatible avec les peignes optimisés universels HX3 et les auxiliaires de la marque Legrand.

Produit certifié NF

En stock Passez commande avant 14h, elle sera expédiée le jour même ! *

19,16 €

TTC

Paiement 100% sécurisé

Paiement sécurisé avec cryptage S.S.L et 3D Secure

Disponibilité des articles

Plus de 2 300 références produits en stock permanant

Expédition le jour même

Préparation et expédition le jour même pour du matériel disponible en stock

Description du produit et fiche technique
Référence(s) et marque

Présentation du disjoncteur courbe D DNX3 10A

Données techniques

- Nombre de module : 1
- Courant assigné : 10A
- Courbe : D
- Nombre de pôles : 2
- Tension assignée : 230V
- Pouvoir de coupure : 4,5/6 kA

Conformité

- Certifications : RoHS, NF
- Étanchéité : IK02, IP20

Dimensions et poids

- Largeur : 17.8 mm
- Hauteur : 94.8 mm
- Profondeur : 77.7 mm
- Profondeur d'encastrement : 44 mm
- Poids : 120 g

Vidéo d'installation d'un tableau électrique

Caractéristiques

Profondeur d'encastrement	44 mm
Caractéristique de déclenchement	D
Nombre de pôles (total)	2
Nombre de pôles protégés	1
Courant nominal assigné	16 A
Tension assignée	230 V
Tension d'isolation assignée Ui	250 V
Tension assignée de tenue aux chocs (Uimp)	4 kV
Pouvoir de coupure assigné Icn selon EN 60898 à 230 V	4.5 kA
Type de tension	AC
Pouvoir de coupure assigné Icu selon IEC 60947-2 à 230V	6 kA
Fréquence	50-60 Hz
Montage encastré	Oui
Conducteur neutre branché simultanément	Oui
Degré de pollution	2
Dispositifs auxiliaires possibles	Oui
Largeur dans les unités de partition	1
Classe de protection (IP)	IP20
Température ambiante en fonctionnement	-25-70 °C
Section de conducteur connectable multifilaire	0.75-10 mm²
Section de conducteur connectable monofilaire	0.75-16 mm²
Antidéflagration	Non
Largeur hors tout	17.8 mm
Hauteur hors tout	94.8 mm
Profondeur/longueur hors tout	77.7 mm
Résistance aux chocs (IK)	IK02
Temperature de stockage	-40-70 °C
Tension d'alimentation	180-250 V
Sens de l'alimentation électrique	Par le haut ou le bas
Indication de repérage des bornes de raccordement	Oui
Couleur	Gris
Numéro RAL	7035
Sans halogène	Oui
Type de borne	Borne à vis
Type de connexion	Peigne et câble
Equipé d'un porte étiquette	Oui
Mode de pose	Rail DIN
EAN/Gencode	3245064068024
