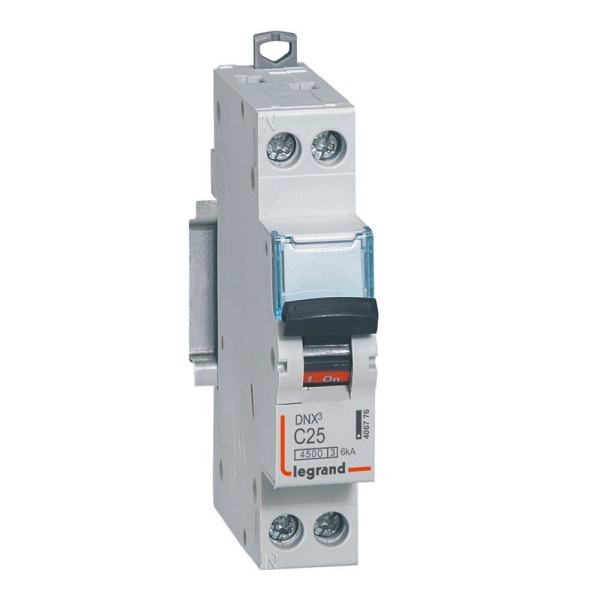

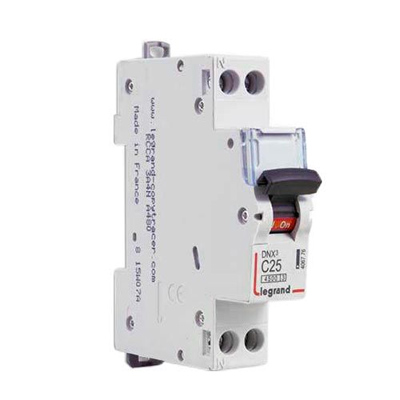

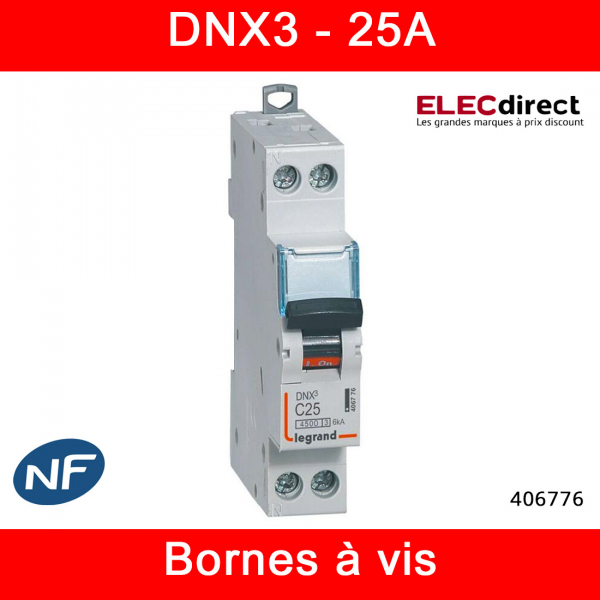

LEGRAND - DISJONCTEUR DNX3 PH/N - 25A - Courbe C - 1P+N - 4500 / 6kA - VIS/VIS - Réf : 406776
Ce disjoncteur Legrand DNX3 25A Courbe C est un disjoncteur modulaire Phase+Neutre magnétothermique à coupure pleinement apparente pour la commande, la protection et le sectionnement des circuits électriques.
Estampillé NF sur le haut du porte-étiquette.
Paiement 100% sécurisé
Paiement sécurisé avec cryptage S.S.L et 3D Secure
Disponibilité des articles
Plus de 2 300 références produits en stock permanant
Expédition le jour même
Préparation et expédition le jour même pour du matériel disponible en stock
-
Données techniques
- Disjoncteur DNX³ uni + neutre 230V~ pouvoir de coupure :
- - 4500A conforme à la norme NF EN 60891-1 - 230V~ - 50Hz pour les installations résidentielles
- - 6kA conforme à la norme EN 60947-2 - 230V~
- Protection des départs : arrivée haute et sortie basse par bornes à vis
- Intensité nominale 25A - Courbe C (déclenchement magnétique entre 5In et 10In) - 1 module
- Pour peigne HX³ optimisé universel unipolaire (phase ou neutre) ou tétrapolaire - Permet la réalisation de tests volants (présence tension)
- Reçoit les auxiliaires et accessoires DX³ - Bornes protégées contre le toucher IP20, appareil câbléDimensions et poids
- Hauteur : 94,8 mm
- Largeur : 17,8 mm
- Profondeur : 77,7 mm
- Poids : 0.108kg
Profondeur d'encastrement |
44 mm |
Caractéristique de déclenchement |
C |
Nombre de pôles (total) |
2 |
Nombre de pôles protégés |
1 |
Courant nominal assigné |
25 A |
Tension assignée |
230 V |
Tension d'isolation assignée Ui |
250 V |
Tension assignée de tenue aux chocs (Uimp) |
4 kV |
Pouvoir de coupure assigné Icn selon EN 60898 à 230 V |
4.5 kA |
Type de tension |
AC |
Pouvoir de coupure assigné Icu selon IEC 60947-2 à 230V |
6 kA |
Fréquence |
50 - 60 Hz |
Classe de limitation d'énergie |
3 |
Montage encastré |
Oui |
Conducteur neutre branché simultanément |
Oui |
Degré de pollution |
2 |
Dispositifs auxiliaires possibles |
Oui |
Largeur dans les unités de partition |
1 |
Classe de protection (IP) |
IP20 |
Température ambiante en fonctionnement |
-25 - 70 °C |
Section de conducteur connectable multifilaire |
0.75 - 10 mm² |
Section de conducteur connectable monofilaire |
0.75 - 16 mm² |
Antidéflagration |
Non |
Largeur hors tout |
17.8 mm |
Hauteur hors tout |
94.8 mm |
Profondeur/longueur hors tout |
77.7 mm |
Résistance aux chocs (IK) |
IK02 |
Temperature de stockage |
-40 - 70 °C |
Tension d'alimentation |
180 - 250 V |
Sens de l'alimentation électrique |
Par le haut ou le bas |
Indication de repérage des bornes de raccordement |
Oui |
Couleur |
gris |
Numéro RAL |
7035 |
Sans halogène |
Oui |
Type de borne |
borne à vis |
Type de connexion |
Peigne et câble |
Equipé d'un porte étiquette |
Oui |
Mode de pose |
rail DIN |
