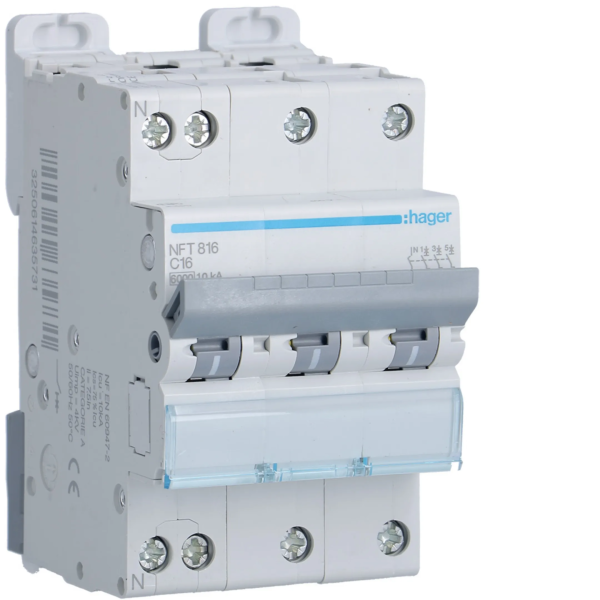

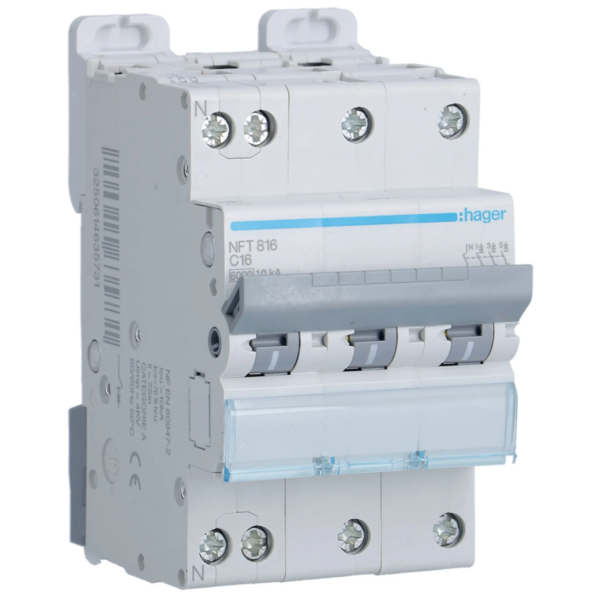

Hager - Disj.3P+N 6-10kA C-16A 3m - NFT816

Hager - Disj.3P+N 6-10kA C-16A 3m - NFT816

Appareil de la famille NFT
Type de pôles 3P+N
Nombre de pôles 4 P
Position du neutre gauche
Courant assigné nominal 16 A
Courbe C
Pouvoir de coupure ultime en C.A. 230V (NF EN
60947-2)
10 kA
Pouvoir de coupure ultime Icu sous 400V (IEC/EN
60947-2)
10 kA
Pouvoir de coupure assigné 230V 50Hz 6 kA
Pouvoir de coupure assigné 400V 50Hz 6 kA
Texte norme EN 60898
Fréquence assignée 50/60 Hz
Valeur du seuil mini/max de fonctionnement
magnétique en alternatif
6/9 In
Tension assignée d'isolement 500 V
Tension assignée de tenue aux chocs 4000 V
Nombre de demi-modules de 17.5mm uniquement pour
appareil et kit
6
Nombre de modules 3
Hauteur produit installé 84,7 mm
Largeur produit installé 53,1 mm
Longueur 96,1 mm
Profondeur produit installé 70 mm
Endurance mécanique nombre de manoeuvres 20000
Endurance électrique en nombre de cycles 4000
Type de raccordement bas pour produits modulaires Borne à vis
Alignement des bornes basses pour produits
modulaires
Bornes décalées
Type de connexion cage à vis
Section de raccordement des bornes amont et aval à
vis, en câble rigide
0,75/16 mm²
