Schneider - Acti9 - iC60N - Disjoncteur - 2P - 63A - 6kA - courbe C - Réf : A9F77263

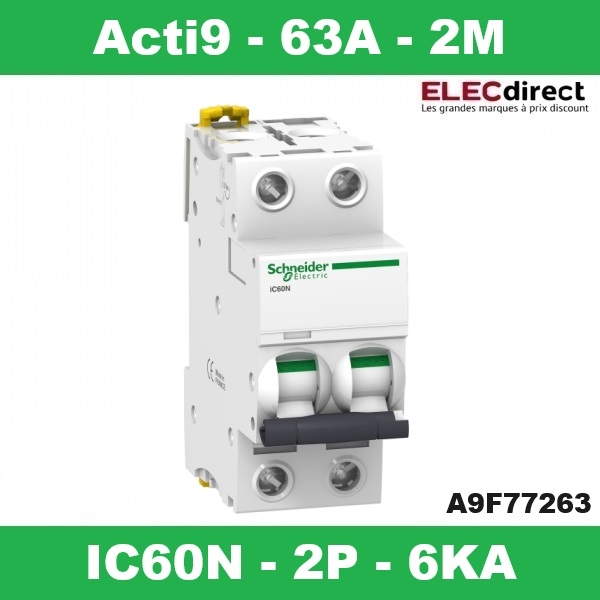

Disjoncteur 2P 63A courbe C Réf. : A9F77263
  • Disjoncteur 2P 63A courbe C Réf. : A9F77263
  • Disjoncteur 2P 63A courbe C Réf. : A9F77263
  • Disjoncteur 2P 63A courbe C Réf. : A9F77263
  • Disjoncteur 2P 63A courbe C Réf. : A9F77263
  • Disjoncteur 2P 63A courbe C Réf. : A9F77263
  • Disjoncteur 2P 63A courbe C Réf. : A9F77263
Schneider
-
SCHA9F77263
-
A9F77263
-
3606480094194
-
(1)

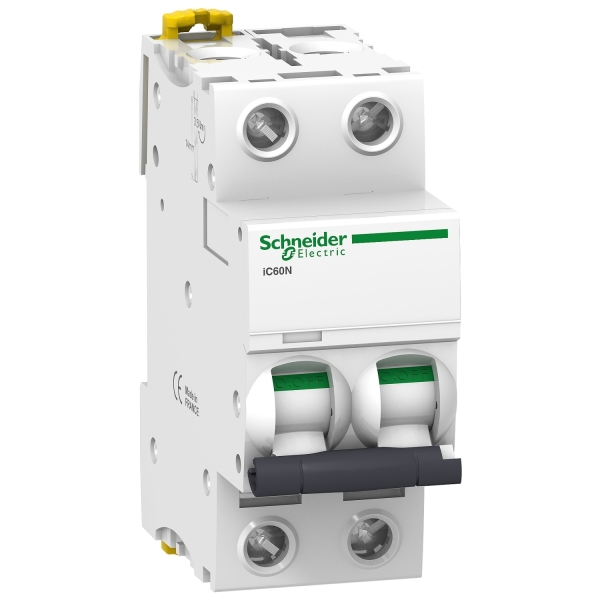

Le disjoncteur Acti9 iC60N 2P 63A protège, surveille et contrôle les installations électriques des bâtiments industriels et tertiaires. Large de 4 pas de 9mm, il se monte sur rail DIN.

Certifié NF

Produit certifié NF

Passez commande avant 14h, elle sera expédiée le jour même ! *
77,80 €
TTC

Paiement 100% sécurisé

Paiement sécurisé avec cryptage S.S.L et 3D Secure

Disponibilité des articles

Plus de 2 300 références produits en stock permanant

Expédition le jour même

Préparation et expédition le jour même pour du matériel disponible en stock

Caractéristiques Principales

Application Distribution
Gamme Acti 9
Nom du produit Acti9 iC60
Type de produit ou équipement Disjoncteur miniature
Nom de l'appareil iC60N
Description des pôles 2P
Nombre de pôles protégés 2
[In] courant assigné d'emploi 63 A
Type de réseau CC
CA
Type de déclencheur Thermique-magnétique
Courbe de déclenchement C
Pouvoir de coupure 6000 A Icn à 400 V CA 50/60 Hz se conformer à EN/CEI 60898-1
36 kA Icu à 12...60 V CA 50/60 Hz se conformer à EN/CEI 60947-2
10 kA Icu à <= 125 V CC se conformer à EN/CEI 60947-2
10 kA Icu à 380...415 V CA 50/60 Hz se conformer à EN/CEI 60947-2
20 kA Icu à 220...240 V CA 50/60 Hz se conformer à EN/CEI 60947-2
6 kA Icu à 440 V CA 50/60 Hz se conformer à EN/CEI 60947-2
36 kA Icu à 100…133 V CA 50/60 Hz se conformer à EN/CEI 60947-2
Catégorie d'emploi Catégorie A se conformer à EN 60947-2
Catégorie A se conformer à CEI 60947-2
Aptitude au sectionnement Oui se conformer à EN 60898-1
Oui se conformer à EN 60947-2
Oui se conformer à CEI 60898-1
Oui se conformer à CEI 60947-2
Normes CEI 60947-2
EN 60898-1
EN 60947-2
CEI 60898-1
Labels qualité NF

Caractéristiques complémentaires


Fréquence du réseau 50/60 Hz
Déclenchement magnétique 8 x In +/- 20 %
[Ics] pouvoir assigné de coupure de service 15 kA 75 % se conformer à EN 60947-2 - 220...240 V CA 50/60 Hz
7,5 kA 75 % se conformer à EN 60947-2 - 380...415 V CA 50/60 Hz
4,5 kA 75 % se conformer à EN 60947-2 - 440 V CA 50/60 Hz
15 kA 75 % se conformer à CEI 60947-2 - 220...240 V CA 50/60 Hz
7,5 kA 75 % se conformer à CEI 60947-2 - 380...415 V CA 50/60 Hz
4,5 kA 75 % se conformer à CEI 60947-2 - 440 V CA 50/60 Hz
27 kA 75 % se conformer à CEI 60947-2 - 12…133 V CA 50/60 Hz
27 kA 75 % se conformer à EN 60947-2 - 12…133 V CA 50/60 Hz
6000 A 100 % se conformer à EN 60898-1 - 400 V CA 50/60 Hz
6000 A 100 % se conformer à CEI 60898-1 - 400 V CA 50/60 Hz
10 kA 100 % se conformer à CEI 60947-2 - 72…125 V CC
10 kA 100 % se conformer à EN 60947-2 - 72…125 V CC
[Ui] tension assignée d'isolement 500 V CA 50/60 Hz se conformer à EN 60947-2
500 V CA 50/60 Hz se conformer à CEI 60947-2
[Uimp] tension assignée de tenue aux chocs 6 kV se conformer à EN 60947-2
6 kV se conformer à CEI 60947-2
Coupure pleinement apparente Oui
Type de commande Par maneton
Signalisation locale Signalisation de déclenchement
Mode d'installation Fixe
Support de montage Rail DIN
Compatibilité des répartiteur, peigne, jeu de barres Haut ou bas : OUI
Pas de 9 mm 4
Hauteur 85 mm
Largeur 36 mm
Profondeur 78,5 mm
Poids net 0,25 kg
Couleur Blanc
Endurance mécanique 20000 cycle
Durée de vie électrique 10000 cycle
Mode de raccordement Terminal simple (haut ou bas) 1…35 mm² rigide
Terminal simple (haut ou bas) 1…25 mm² souple
Longueur de dénudage des fils 14 mm for haut ou bas connection
Couple de serrage 3,5 N.m haut ou bas
Protection différentielle Bloc séparé
SCHA9F77263
3606480094194

Fiche technique

Gamme
ACTI9 IC60N
Type Disjoncteur
Courbe C
Nombre de pôles
Bi
Pouvoir de coupure
6Ka
Intensité
63A

Caractéristiques

Poids
270g
