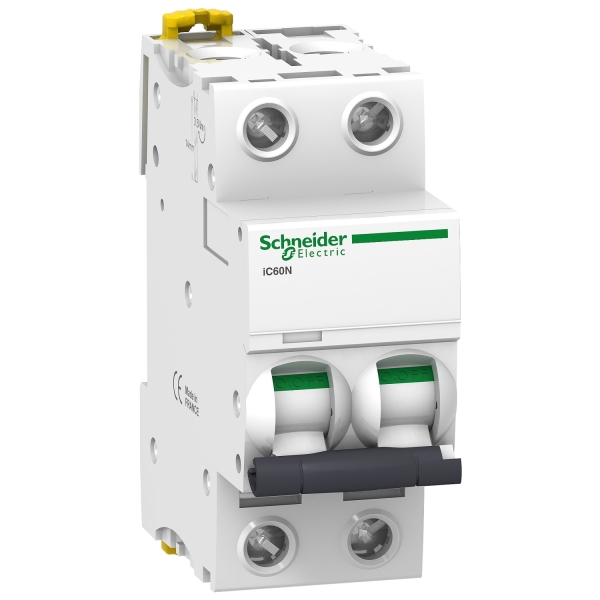

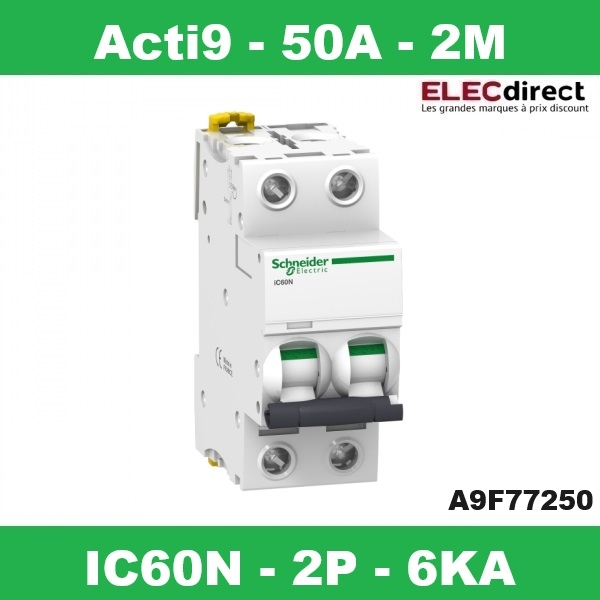

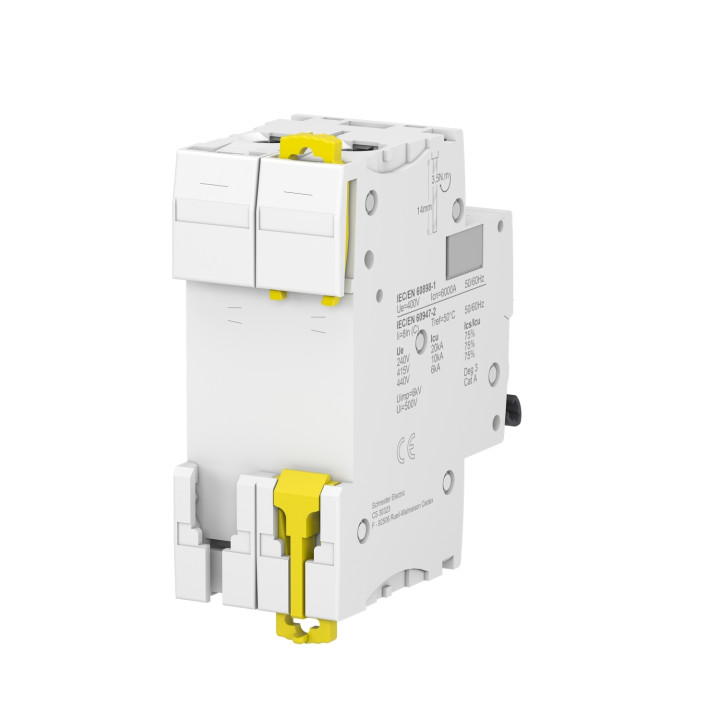

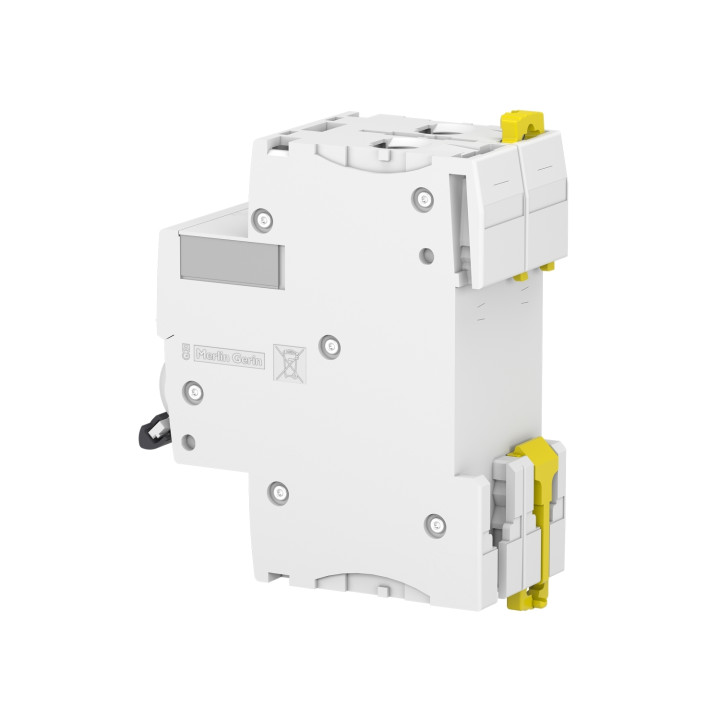

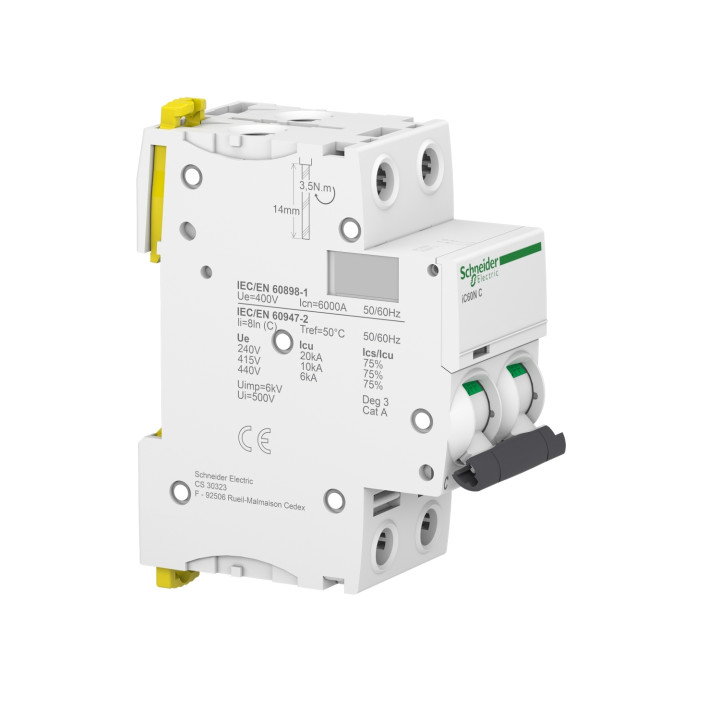

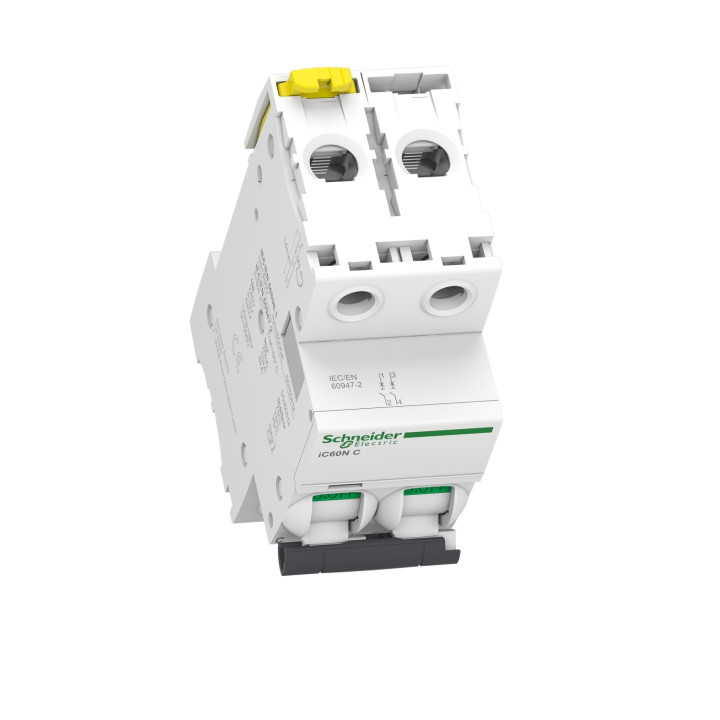

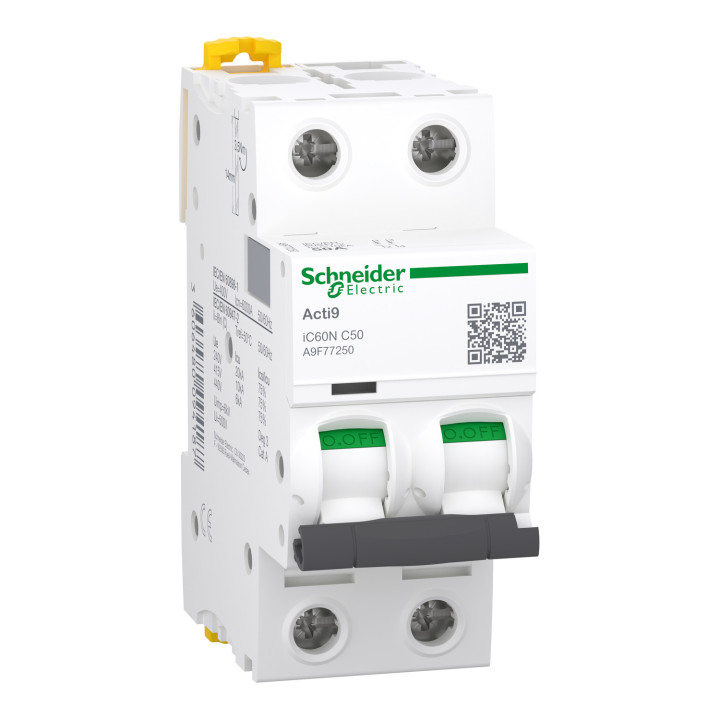

Schneider - Acti9 - iC60N - Disjoncteur - 2P - 50A - 6kA - courbe C - Réf : A9F77250

Disjoncteur 2P 50A courbe C Réf. : A9F77250

Réf. Elecdirect: SCHA9F77250

Réf. Fabricant: A9F77250

EAN13: 3606480094187

Le disjoncteur Acti9 iC60N 2P 50A protège, surveille et contrôle les installations électriques des bâtiments industriels et tertiaires. Il se monte sur rail DIN et mesure 4 pas de 9mm. Livré en emballage individuel avec notice simplifiée, il offre une installation facile grâce à ses obturateurs IP20B ergonomiques.

Produit certifié NF

En stock Passez commande avant 14h, elle sera expédiée le jour même ! *

73,34 €

TTC

Paiement 100% sécurisé

Paiement sécurisé avec cryptage S.S.L et 3D Secure

Disponibilité des articles

Plus de 2 300 références produits en stock permanant

Expédition le jour même

Préparation et expédition le jour même pour du matériel disponible en stock

Caractéristiques Principales

Application	Distribution
Gamme	Acti 9
Nom du produit	Acti9 iC60
Type de produit ou équipement	Disjoncteur miniature
Nom de l'appareil	iC60N
Description des pôles	2P
Nombre de pôles protégés	2
[In] courant assigné d'emploi	50 A
Type de réseau	CA CC
Type de déclencheur	Thermique-magnétique
Courbe de déclenchement	C
Pouvoir de coupure	6000 A Icn à 400 V CA 50/60 Hz se conformer à EN/CEI 60898-1 36 kA Icu à 12...60 V CA 50/60 Hz se conformer à EN/CEI 60947-2 10 kA Icu à <= 125 V CC se conformer à EN/CEI 60947-2 10 kA Icu à 380...415 V CA 50/60 Hz se conformer à EN/CEI 60947-2 20 kA Icu à 220...240 V CA 50/60 Hz se conformer à EN/CEI 60947-2 6 kA Icu à 440 V CA 50/60 Hz se conformer à EN/CEI 60947-2 36 kA Icu à 100…133 V CA 50/60 Hz se conformer à EN/CEI 60947-2
Catégorie d'emploi	Catégorie A se conformer à EN 60947-2 Catégorie A se conformer à CEI 60947-2
Aptitude au sectionnement	Oui se conformer à EN 60898-1 Oui se conformer à EN 60947-2 Oui se conformer à CEI 60898-1 Oui se conformer à CEI 60947-2
Normes	CEI 60947-2 EN 60898-1 EN 60947-2 CEI 60898-1
Labels qualité	NF

Caractéristiques complémentaires

Fréquence du réseau	50/60 Hz
Déclenchement magnétique	8 x In +/- 20 %
[Ics] pouvoir assigné de coupure de service	15 kA 75 % se conformer à EN 60947-2 - 220...240 V CA 50/60 Hz 7,5 kA 75 % se conformer à EN 60947-2 - 380...415 V CA 50/60 Hz 4,5 kA 75 % se conformer à EN 60947-2 - 440 V CA 50/60 Hz 15 kA 75 % se conformer à CEI 60947-2 - 220...240 V CA 50/60 Hz 7,5 kA 75 % se conformer à CEI 60947-2 - 380...415 V CA 50/60 Hz 4,5 kA 75 % se conformer à CEI 60947-2 - 440 V CA 50/60 Hz 27 kA 75 % se conformer à CEI 60947-2 - 12…133 V CA 50/60 Hz 27 kA 75 % se conformer à EN 60947-2 - 12…133 V CA 50/60 Hz 6000 A 100 % se conformer à EN 60898-1 - 400 V CA 50/60 Hz 6000 A 100 % se conformer à CEI 60898-1 - 400 V CA 50/60 Hz 10 kA 100 % se conformer à CEI 60947-2 - 72…125 V CC 10 kA 100 % se conformer à EN 60947-2 - 72…125 V CC
[Ui] tension assignée d'isolement	500 V CA 50/60 Hz se conformer à EN 60947-2 500 V CA 50/60 Hz se conformer à CEI 60947-2
[Uimp] tension assignée de tenue aux chocs	6 kV se conformer à EN 60947-2 6 kV se conformer à CEI 60947-2
Coupure pleinement apparente	Oui
Type de commande	Par maneton
Signalisation locale	Signalisation de déclenchement
Mode d'installation	Fixe
Support de montage	Rail DIN
Compatibilité des répartiteur, peigne, jeu de barres	Haut ou bas : OUI
Pas de 9 mm	4
Hauteur	85 mm
Largeur	36 mm
Profondeur	78,5 mm
Poids net	0,25 kg
Couleur	Blanc
Endurance mécanique	20000 cycle
Durée de vie électrique	10000 cycle
Mode de raccordement	Terminal simple (haut ou bas) 1…35 mm² rigide Terminal simple (haut ou bas) 1…25 mm² souple
Longueur de dénudage des fils	14 mm for haut ou bas connection
Couple de serrage	3,5 N.m haut ou bas
Protection différentielle	Bloc séparé
