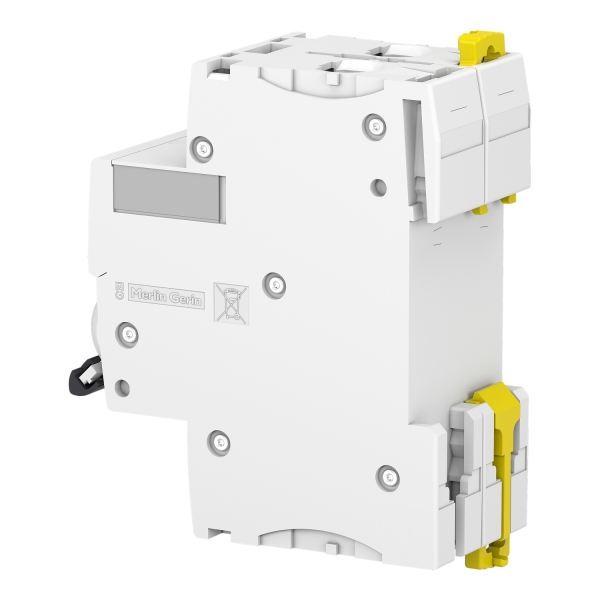

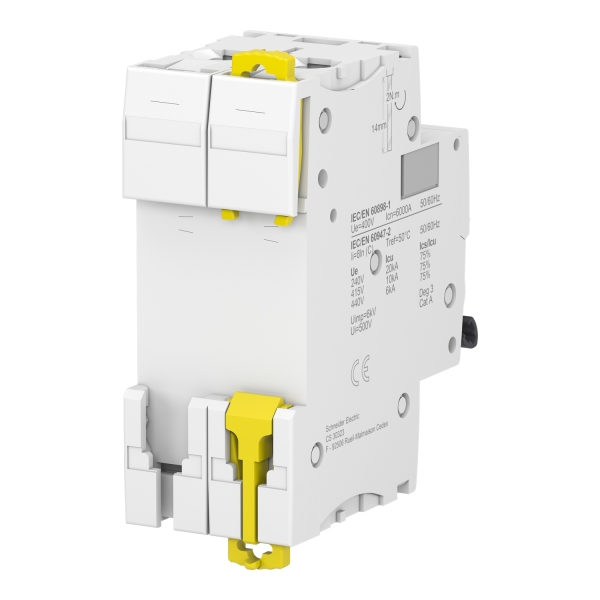

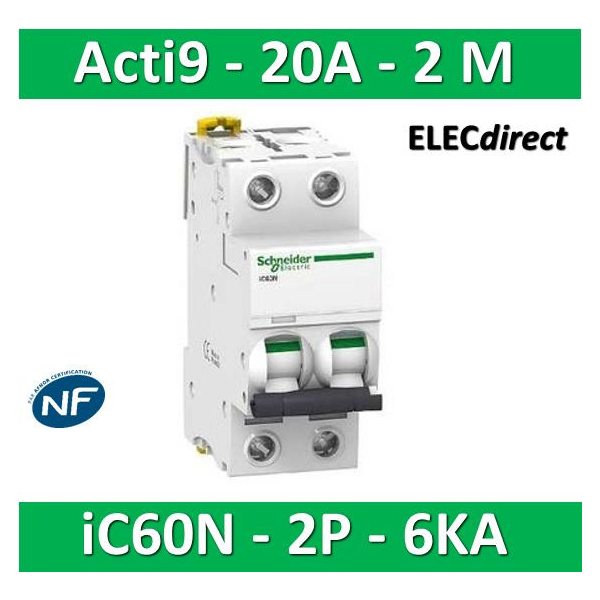

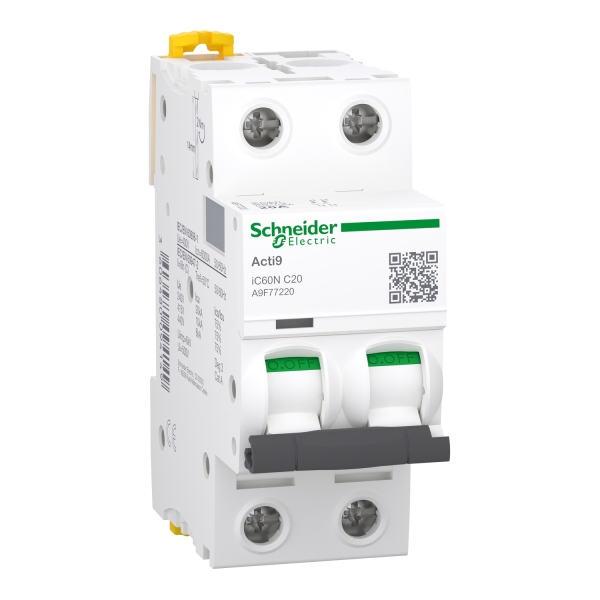

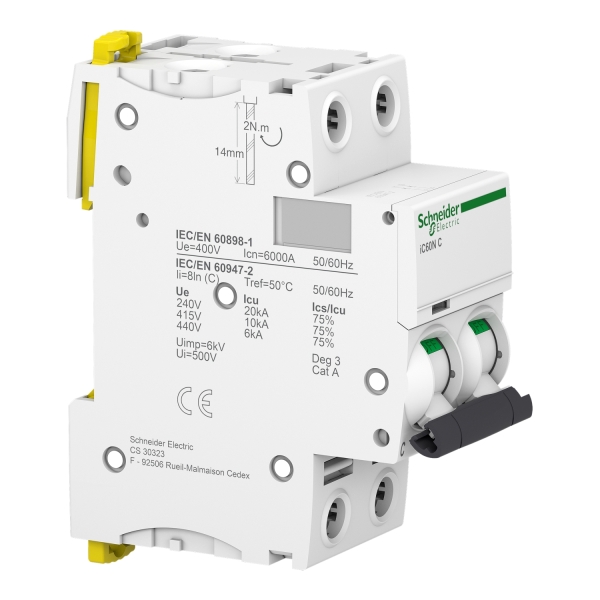

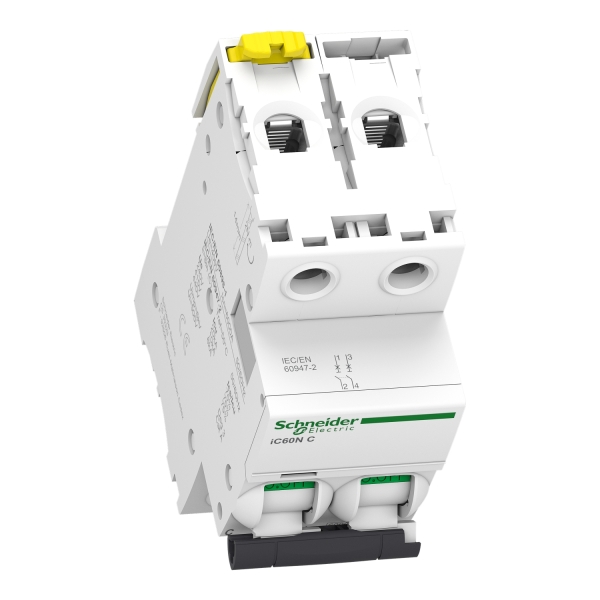

Schneider - Acti9 - iC60N - Disjoncteur - 2P - 20A - 6kA - courbe C - Réf : A9F77220
Ce disjoncteur Schneider de la gamme Acti9 iC60N est un disjoncteur bipolaire (2P) de 20A, avec un pouvoir de coupure de 6 kA. Ce modèle est doté d'une courbe de déclenchement de type C.
Référence : A9F77220.
Paiement 100% sécurisé
Paiement sécurisé avec cryptage S.S.L et 3D Secure
Disponibilité des articles
Plus de 2 300 références produits en stock permanant
Expédition le jour même
Préparation et expédition le jour même pour du matériel disponible en stock
Schneider - Acti9 - iC60N - Disjoncteur - 2P - 20A - 6kA - courbe C - Réf : A9F77220
Compatible avec les blocs Vigi iC60, références A9Q14240 et A9Q11225
| Catégorie | Détails |
|---|---|
| Application | Distribution |
| Gamme | Acti9 |
| Nom du produit | Acti9 iC60 |
| Type de produit ou équipement | Disjoncteur miniature |
| Nom de l'appareil | iC60N |
| Description des pôles | 2P |
| Nombre de pôles protégés | 2 |
| In courant assigné d'emploi | 20 A |
| Type de réseau | CC, CA |
| Type de déclencheur | Thermique-magnétique |
| Courbe de déclenchement | C |
| Pouvoir de coupure | - 6000 A Icn à 400 V CA 50/60 Hz conforme à EN/CEI 60898-1 |
| - 36 kA Icu à 12…133 V CA 50/60 Hz conforme à EN/CEI 60947-2 | |
| - 10 kA Icu à <= 125 V CC conforme à EN/CEI 60947-2 | |
| - 10 kA Icu à 380...415 V CA 50/60 Hz conforme à EN/CEI 60947-2 | |
| - 20 kA Icu à 220...240 V CA 50/60 Hz conforme à EN/CEI 60947-2 | |
| - 6 kA Icu à 440 V CA 50/60 Hz conforme à EN/CEI 60947-2 | |
| Catégorie d'emploi | Catégorie A conforme à EN 60947-2, CEI 60947-2 |
| Aptitude au sectionnement | Oui conforme à EN 60898-1, EN 60947-2, CEI 60898-1, CEI 60947-2 |
| Normes | EN 60947-2, CEI 60898-1, CEI 60947-2, EN 60898-1 |
| Labels qualité | NF |
| Fréquence du réseau | 50/60 Hz |
| Déclenchement magnétique | 8 x In ± 20 % |
| [Ics] pouvoir assigné de coupure de service | - 15 kA 75 % conforme à EN 60947-2 à 220...240 V CA 50/60 Hz |
| - 7,5 kA 75 % conforme à EN 60947-2 à 380...415 V CA 50/60 Hz | |
| - 4,5 kA 75 % conforme à EN 60947-2 à 440 V CA 50/60 Hz | |
| - 27 kA 75 % conforme à EN 60947-2 à 12…133 V CA 50/60 Hz | |
| - 10 kA 100 % conforme à EN 60947-2 à 72…125 V CC | |
| - 6000 A 100 % conforme à EN 60898-1 à 400 V CA 50/60 Hz | |
| Classe de limitation | 3 conforme à EN 60898-1 |
| [Ui] tension assignée d'isolement | 500 V CA 50/60 Hz conforme à EN 60947-2 |
| [Uimp] tension assignée de tenue aux chocs | 6 kV conforme à EN 60947-2 |
| Coupure pleinement apparente | Oui |
| Type de commande | Par maneton |
| Indication de tension | Signalisation de déclenchement |
| Mode d'installation | Fixe |
| Support de montage | Rail DIN |
| Compatibilité des répartiteurs | Haut ou bas : OUI |
| Pas de 9 mm | 4 |
| Dimensions (H x L x P) | 85 mm x 36 mm x 78,5 mm |
| Poids du produit | 0,25 kg |
| Couleur | Blanc |
| Endurance mécanique | 20000 cycles |
| Durée de vie électrique | 10000 cycles |
| Mode de raccordement | - Terminal simple (haut ou bas) 1…25 mm² rigide |
| - Terminal simple (haut ou bas) 1…16 mm² souple | |
| Longueur de dénudage des fils | 14 mm |
| Couple de serrage | 2 N.m haut ou bas |
| Protection différentielle | Bloc séparé |
| Degré de protection IP | IP20 conforme à CEI/EN 60529 |
| Degré de pollution | 3 conforme à EN/CEI 60947-2 |
| Catégorie de surtension | IV |
| Tropicalisation | 2 conforme à CEI 60068-1 |
| Humidité relative | 95 % à 55 °C |
| Altitude de fonctionnement | 0...2000 m |
| Température ambiante | - En fonctionnement : -35…70 °C |
| - En stockage : -40…85 °C |
Le disjoncteur Acti9 iC60N 2P 20A protège et contrôle les installations électriques dans les bâtiments industriels et tertiaires. D'une largeur de 4 modules de 9 mm, il se monte facilement sur rail DIN. Conforme aux normes NF EN 60947-2 et 60898-1, il est certifié Green Premium, garantissant des performances respectueuses de l'environnement, et est également conforme à la norme ROHS UE. Des accessoires optionnels, tels que des peignes Acti9, des auxiliaires de réarmement et des capteurs d'énergie Power Tag, sont disponibles pour une intégration sécurisée. Le système de connexion rapide sans visage simplifie son utilisation, et la fenêtre Visi-Trip permet un diagnostic instantané
SCHA9F77220
3606480094149
Fiche technique
- Gamme
- ACTI9 IC60N
- Type Disjoncteur
- Courbe C
- Nombre de pôles
- Bi
- Pouvoir de coupure
- 6Ka
- Intensité
- 20A
Caractéristiques
- Poids
- 200g
Ils en parlent
Avis Clients
5/5
basé sur 1 avis
Publié le 05/11/2022
Conforme aux attentes
