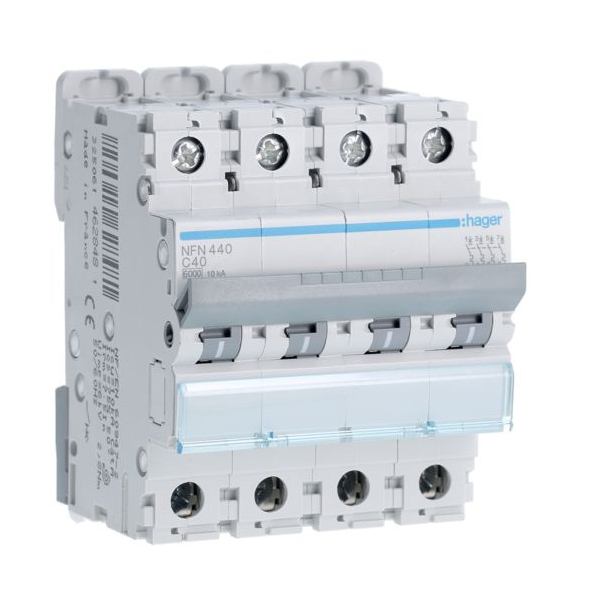

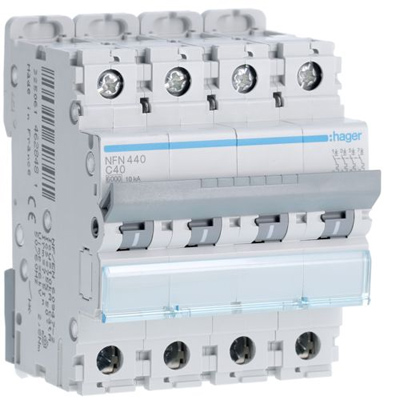

Hager - Disjoncteur 4P - 400v - 6-10kA - Courbe C - 40A - 4 modules - 50/60Hz - Réf : NFN440

Architecture

Position du neutre

sans neutre

Nombre de pole protégé

4

Nombre de pôles

4:00 PM

Type de pôles

4:00 PM

Courbe

C

Fonctions

Avec pole de Neutre coupé

Non

Modèle

Nombre de modules

4

Compatibilité

Compatible avec montage Rail DIN

Non

Connectivité

Alignement des bornes hautes pour produits modulaires

Bornes alignées

Alignement des bornes basses pour produits modulaires

Bornes alignées

Principales caractéristiques électriques

Pouvoir de coupure assigné Icn sous AC selon IEC 60898-1

6 kA

Tension assignée d'emploi Ue

400 V

Type de tension d'alimentation

AC

Tension

Tension assignée d'isolement

500 V

Tension assignée de tenue aux chocs

6000 V

Seuil minimal de tension d'emploi (Ue min)

12 V

Intensité du courant

Courant assigné nominal

40 A

Pouvoir de coupure de service Ics AC selon IEC 60898-1

6 kA

Valeur du seuil mini/max de fonctionnement thermique en alternatif

1.13 / 1.45 In

Valeur du seuil mini/max de fonctionnement magnétique en alternatif

5 / 10 In

Valeur du seuil min/maxi du fonctionnement magnétique DC

7 / 15 In

Valeur du seuil min/maxi du fonctionnement thermique DC

1.13 / 1.45 In

Courant assigné à -10°C selon IEC 60947

58.11 A

Courant assigné à -15°C selon IEC 60947

59.97 A

Courant assigné à -20°C selon IEC 60947

61.45 A

Courant assigné à -25°C selon IEC 60947

62.93 A

Courant assigné à -5°C selon IEC 60947

57.02 A

Courant assigné à 0°C selon IEC 60947

55.54 A

Courant assigné à 30°C selon IEC 60947

47.82 A

Courant assigné à 35°C selon IEC 60947

45.2 A

Courant assigné à 40°C selon IEC 60947

43.72 A

Courant assigné à 45°C selon IEC 60947

42.24 A

Courant assigné à 50°C selon IEC 60947

40 A

Courant assigné à 55°C selon IEC 60947

39.29 A

Courant assigné à 60°C selon IEC 60947

37.81 A

Courant assigné à 65°C selon IEC 60947

36.33 A

Courant assigné à 70°C selon IEC 60947

34.85 A

Pouvoir de coupure assigné Icn sous 230V AC selon IEC 60898-1

10 kA

Pouvoir de coupure assigné Icn sous 400V AC selon IEC 60898-1

6 kA

Pouvoir de coupure ultime Icu AC selon IEC 60947-2

20 kA

Pouvoir de coupure ultime Icu sous 240V AC selon IEC 60947-2

20 kA

Pouvoir de coupure ultime Icu sous 400V AC selon IEC 60947-2

10 kA

Pouvoir de coupure ultime Icu sous 415V AC selon IEC 60947-2

10 kA

Pouvoir de coupure assigné Icn sous 240V AC selon IEC 60898-1

10 kA

Pouvoir de coupure assigné Icn sous 415V AC selon IEC 60898-1

6 kA

Pouvoir de coupure ultime Icu sous 220V AC selon IEC 60947-2

20 kA

Pouvoir de coupure ultime Icu sous 380V AC selon IEC 60947-2

10 kA

Courant / température

Courant assigné à -25°C

59.75 A

Courant assigné à -20°C

57.95 A

Courant assigné à -15°C

56.16 A

Courant assigné à -10°C

54.36 A

Courant assigné à -5°C

52.57 A

Courant assigné à 0°C

50.77 A

Courant assigné à 30°C

40 A

Courant assigné à 35°C

39.89 A

Courant assigné à 40°C

39.79 A

Courant assigné à 45°C

39.68 A

Courant assigné à 50°C

39.57 A

Courant assigné à 55°C

39.46 A

Courant assigné à 60°C

39.36 A

Courant assigné à 65°C

39.25 A

Courant assigné à 70°C

39.14 A

Coefficient de correction du courant

Coefficient de correction du courant nominal pour 2 appareils juxtaposés

1

Coefficient de correction du courant nominal pour 3 appareils juxtaposés

0.95

Coefficient de correction du courant nominal pour 4 et 5 appareils juxtaposés

0.9

Coefficient de correction du courant nominal pour 6 appareils juxtaposés

0.85

Coefficient de correction du déclenchement magnétique à 100Hz

1.1

Coefficient de correction du déclenchement magnétique à 200Hz

1.2

Coefficient de correction du déclenchement magnétique à 400Hz

1.5

Coefficient de correction du déclenchement magnétique à 60Hz

1

Dimensions

Profondeur produit installé

70 mm

Hauteur produit installé

83 mm

Largeur produit installé

70 mm

Fréquence

Fréquence

50 à 60 Hz

Puissance

Puissance active maximale dissipée par pôle selon la norme produit

7.5 W

Puissance dissipée totale sous IN

15 W

Puissance dissipée par pôle à In

4.28 W

Endurance

Endurance électrique en nombre de cycles

4000

Endurance mécanique nombre de manoeuvres

20000

Installation, montage

Type de raccordement haut pour produits modulaires

Borne à vis

Couple de serrage

2,8Nm

Type de loquet haut pour produits modulaires

Non applicable

Type de loquet bas pour produits modulaires

Plastique

Type de raccordement bas pour produits modulaires

Borne biconnect

Démontabilité haute pour produits modulaires

Oui

Démontabilité basse pour produits modulaires

Oui

Approprié pour montage encastré

Oui

Connexion

Section de raccordement des bornes aval à vis, en câble souple

1 / 25 mm²

Section de raccord bornes aval en câble rigide

1 / 35 mm²

Section de raccordement des bornes amont à vis, en câble rigide

1 / 35 mm²

Section de raccordement des bornes amont à vis, en câble souple

1 / 25 mm²

Position des cages aval à la livraison

ouvertes

Position des cages amont à la livraison

ouvertes

Equipement

Accessoriable

Oui

Intègere porte étiquette transparent

Non

Standards

Texte norme

EN 60898-1 IEC 60947-2

Directive européenne WEEE

concerné

Sécurité

Indice de protection IP

IP20

Conditions d'utilisation

Température de service

-25…70 °C

Degré de pollution suivant IEC 60664 / IEC 60947-2

2

Classe de limitation d'énergie I²t

3

Altitude

2000 m

Température de stockage/transport

-25…80 °C

Température

Température de calibration

50 °C
