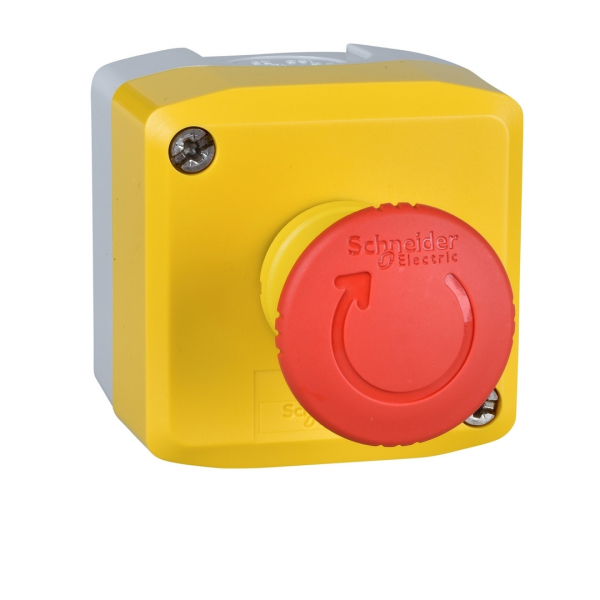

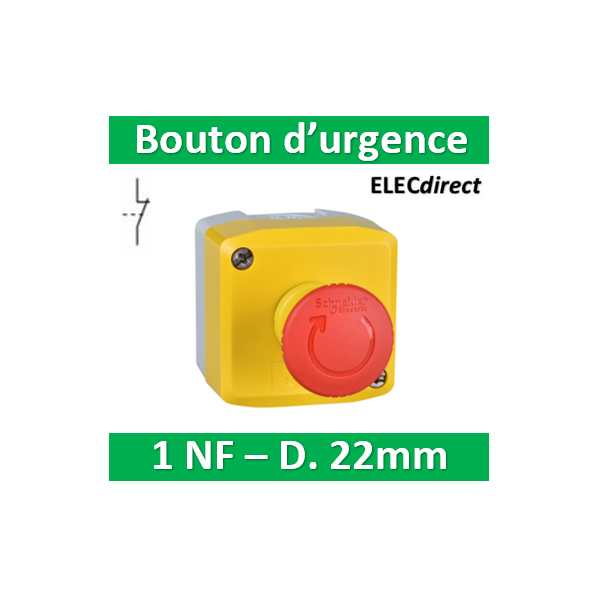

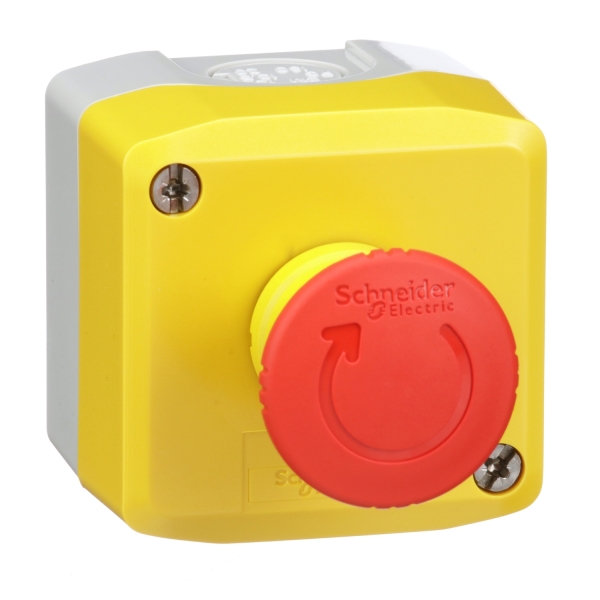

Schneider - boite jaune arrêt urgence rouge - pousser tourner - 1NF au repos - Ø40 - XALK178

1 masque pour entrée de câble 0 14 mm
2 préperçages pour presse-étoupe de câble Pg 13 et ISO M20 0 12 mm

0,194 kg

7000000 Pa à 55 °C, distance : 0,1 m

Avec se conformer à EN/CEI 60947-5-1 appendix K

1,5 mm (état électrique modifié par "O")
2,6 mm (état électrique modifié par "F")
4,3 mm (course totale)

44 N état électrique modifié par "O" + "F"

300000 cycle

Borniers à vis-étrier, Borniers à vis-étrier, >= 1 x 0,22 mm² sans embout se conformer à EN/IEC 60947-1

0,8 1,2 N.m se conformer à EN/IEC 60947-1

Transversal compatible avec cruciforme Philips n° 1 tournevis
Transversal compatible avec pozidriv N°1 tournevis
Perforé compatible avec plat Ø 4 mm tournevis
Perforé compatible avec plat Ø 5,5 mm tournevis

Alliage d'argent (Ag/Ni)

10 A cartouche fusible type gG se conformer à EN/IEC 60947-5-1

10 A se conformer à EN/IEC 60947-5-1

600 V (degré de pollution 3) se conformer à EN/IEC 60947-1

6 kV se conformer à EN/IEC 60947-1

3 A à 240 V, AC-15, A600 se conformer à EN/IEC 60947-5-1
6 A à 120 V, AC-15, A600 se conformer à EN/IEC 60947-5-1
0,1 A à 600 V, DC-13, Q600 se conformer à EN/IEC 60947-5-1
0,27 A à 250 V, DC-13, Q600 se conformer à EN/IEC 60947-5-1
0,55 A à 125 V, DC-13, Q600 se conformer à EN/IEC 60947-5-1
1,2 A à 600 V, AC-15, A600 se conformer à EN/IEC 60947-5-1

1000000 cycle, AC-15, 2 A à 230 V, cadence de fonctionnement 1000000 cycle, AC-15, 3 A à 120 V, cadence de fonctionnement 1000000 cycle, AC-15, 4 A à 24 V, cadence de fonctionnement 1000000 cycle, DC-13, 0,2 A à 110 V, cadence de fonctionnement 1000000 cycle, DC-13, 0,5 A à 24 V, cadence de fonctionnement

< 10exp(-6) à 5 V, 1 mA se conformer à EN/IEC 60947-5-4
< 10exp(-8) à 17 V, 5 mA se conformer à EN/IEC 60947-5-4

Harmony XALK

Poste de commande complet

XALK

Pour unités de commande et signalisation XB5 Ø 22 mm

Fonction coupure d'urgence
Fonction d'arrêt d'urgence

Gris clair (RAL 7035)

Jaune (RAL 1021)

Polycarbonate

1 bouton-poussoir coup de poing

Rouge, sans marquage 'O', 1 contact 'O'

Tourner pour déverrouiller

1 bouton-poussoir Ø 40 mm coup de poing, rouge 1 "O" non marqué marquage

À action dépendante
