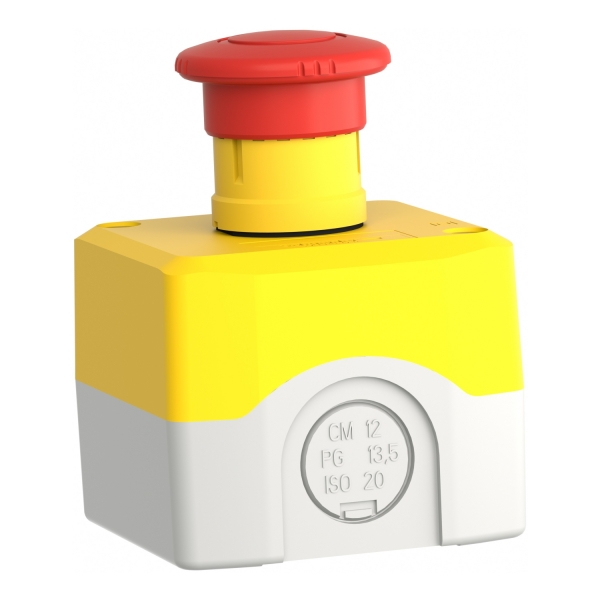

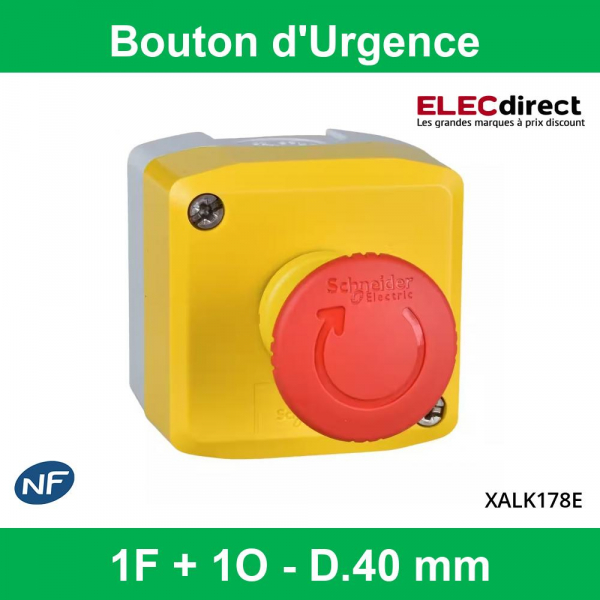

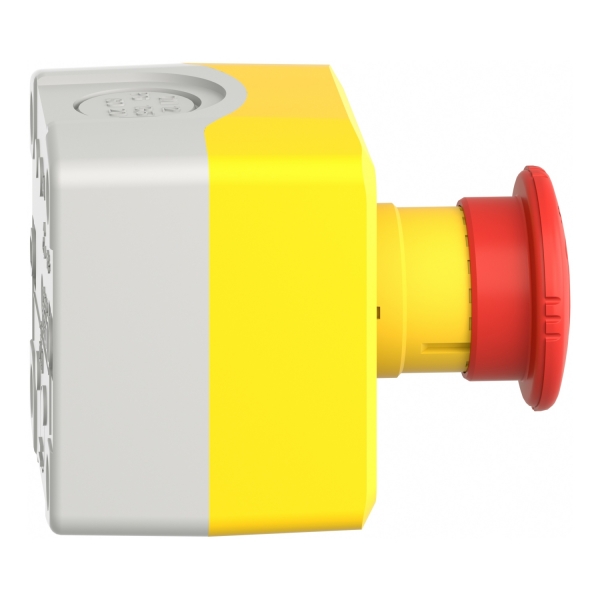

Schneider - boite jaune arrêt urgence rouge - pousser tourner - 1F+1O - Ø40 - XALK178E
Schneider - boite jaune arrêt urgence rouge - pousser tourner - 1F+1O - Ø40 - XALK178E
Le bouton d'arrêt d'urgence Schneider - Harmony (Réf : XALK178E) assure la sécurité des installations. Ce bouton coup de poing de la gamme Harmony XALK, associé à une bobine MX protégée par un disjoncteur de 2A, est livré complet avec :
- Bloc de contacts 1NO + 1NF (normalement ouvert + normalement fermé)
- Tête de bouton coup de poing de Ø40 mm
- Bague de serrage pour la tête de bouton

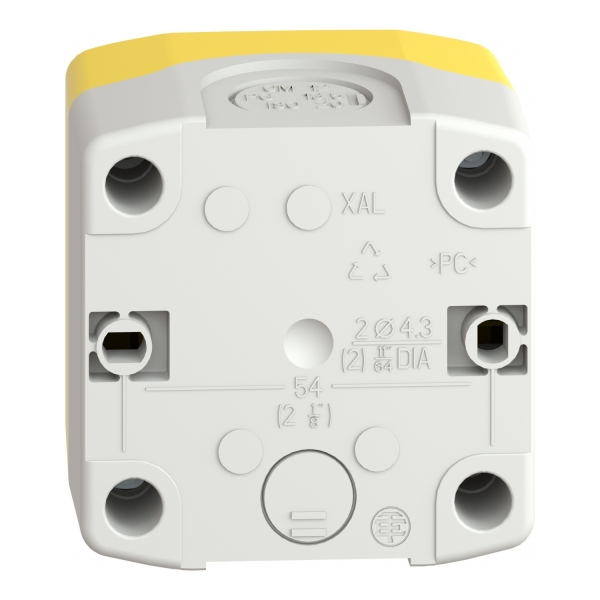

Avec une étanchéité IP66 et des dimensions de 68 x 68 x 53 mm, il se monte facilement en saillie. De plus, il dispose de deux pré-perçages pour presse-étoupes aux normes PG 13,5 ou ISO M20, comme le presse-étoupe Legrand 098003, avec une capacité de serrage de câbles jusqu'à 12 mm. Presse étoupe à rajouter.
Paiement 100% sécurisé
Paiement sécurisé avec cryptage S.S.L et 3D Secure
Disponibilité des articles
Plus de 2 300 références produits en stock permanant
Expédition le jour même
Préparation et expédition le jour même pour du matériel disponible en stock
Ce produit appartient aux lots composés
Schneider - boite jaune arrêt urgence rouge - pousser tourner - 1F+1O - Ø40 - XALK178E
| Harmony XALK | |
| Fonction produit | Poste de commande complet |
| Nom abrégé de l'appareil | XALK |
| Destination du produit | Pour unités de signalisation et de contrôle XB5 Ø 22 mm |
| Application de la boîte pendante | Fonction d'arrêt d'urgence Fonction coupure d'urgence |
| Couleur de la base du boîtier | Gris clair RAL 7035 |
| Couleur du capot | Jaune RAL 1021 |
| Matière | Polycarbonate |
| Profil du dispositif de commande | 1 bouton-poussoir coup de poing |
| Description des opérateurs | Rouge sans repérage 1 "F" + 1 "O" |
| Remise à zéro | Tourner pour déverrouiller |
| Composition de la boite de commande | 1 bouton-poussoir Ø 40 mm coup de poing, rouge - 1 "O" + 1 "F" non marqué |
| Fonctionnement des contacts | À action dépendante |
Complémentaires
| Entrée de câble | 1 masque pour entrée de câble 2 préperçages pour presse-étoupe de câble Pg 13 et ISO M20 |
| Poids | 0.194 kg |
| Tenue au nettoyage haute pression | 7000000 Paà 55 °C, 0,1 m |
| Ouverture positive | Avec conformément à EN/IEC 60947-5-1 appendix K |
| Course d'actionnement | 1.5 mm état électrique modifié par "O" 2.6 mm état électrique modifié par "F" 4.3 mm course totale |
| Force d'actionnement | 44 N état électrique modifié par "O" + "F" |
| Durée de vie mécanique | 300000 cycle |
| Mode de raccordement | Borniers à vis-étrier Borniers à vis-étrier >= 1 x 0,22 mm² sans embout conformément à EN/IEC 60947-1 |
| Couple de serrage | 0.8 1.2 N.m conformément à EN/IEC 60947-1 |
| Forme de la tête de vis | Transversal cruciforme Philips n° 1 Transversal pozidriv N°1 Perforé plat Ø 4 mm Perforé plat Ø 5,5 mm |
| Matériau des contacts | Alliage d'argent (Ag/Ni) |
| Protection contre les courts-circuits | 10 A cartouche fusible, gG conformément à EN/IEC 60947-5-1 |
| [Ith] courant thermique conventionnel | 10 A conformément à EN/IEC 60947-5-1 |
| [Ui] tension assignée d'isolement | 600 V, niveau de pollution: 3 conformément à EN/IEC 60947-1 |
| [Uimp] tension assignée de tenue aux chocs | 6 kV conformément à EN/IEC 60947-1 |
| [Ie] courant assigné d'emploi | 0,125 à 240 V AC-15, A600 conformément à EN/IEC 60947-5-1 0,25 à 120 V AC-15, A600 conformément à EN/IEC 60947-5-1 0.1 A à 600 V DC-13, Q600 conformément à EN/IEC 60947-5-1 0.27 A à 250 V DC-13, Q600 conformément à EN/IEC 60947-5-1 0.55 A à 125 V DC-13, Q600 conformément à EN/IEC 60947-5-1 1.2 A à 600 V AC-15, A600 conformément à EN/IEC 60947-5-1 |
| Durée de vie électrique | 1000000 cycle AC-15 à 2 A 230 Và 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C 1000000 cycle AC-15 à 0,125 120 Và 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C 1000000 cycle AC-15 à 4 A 24 Và 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C 1000000 cycle DC-13 à 0.2 A 110 Và 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C 1000000 cycle DC-13 à 0.5 A 24 Và 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C |
| Fiabilité électrique IEC 60947-5-4 | < 10exp(-8) à 17 V et 5 mA conformément à EN/IEC 60947-5-4 < 10exp(-6) à 5 V et 1 mA conformément à EN/IEC 60947-5-4 |
Environnement
| Traitement de protection | TH |
| Température ambiante pour le stockage | -40 70 °C |
| Température de fonctionnement | -40 70 °C |
| Catégorie de surtension | Classe II conformément à IEC 60536 |
| Degré de protection IP | IP69 IP67 IP66 conformément à IEC 60529 IP69K |
| Tenue à l'environnement NEMA | NEMA 13 NEMA 4X |
| Tenue aux chocs IK | IK03 conformément à EN 50102 |
| Normes | EN/IEC 60947-5-4 IEC 60364-5-53 EN/ISO 13850 UL 508 EN/IEC 60947-1 EN/IEC 60204-1 EN/IEC 60947-5-1 CSA C22.2 No 14 JIS C 4520 EN/IEC 60947-5-5 |
| Certifications du produit | CSA Listé UL |
| Tenue aux vibrations | 5 gn (f = 12 500 Hz) conformément à IEC 60068-2-6 |
| Tenue aux chocs mécaniques | 30 gn (durée = 18 ms) pour accélération sur 1/2 sinusoïde conformément à IEC 60068-2-27 50 gn (durée = 11 ms) pour accélération sur 1/2 sinusoïde conformément à IEC 60068-2-27 |
SCHXALK178E
3389110113662
Fiche technique
- Type Commandes et voyants
- Boite à bouton XB
- Type Commandes et voyants
- Arrêt d'urgence
Caractéristiques
- Poids
- 136g
