Legrand - Kit prise saillie étanche Green'up véhicule électrique + Disjoncteur différentiel - 20A - HPI - Réfs : 090471 + 410754

  • Lot pro
-
LOT2824
-
3245060904760
-
(5)

Ce kit prise saillie étanche Green'up AccessDisjoncteur Legrand 20A type HPI (30mA) vous permettra de recharger en toute sécurité les véhicules électriques et hybrides rechargeables mode 1 ou mode 2.

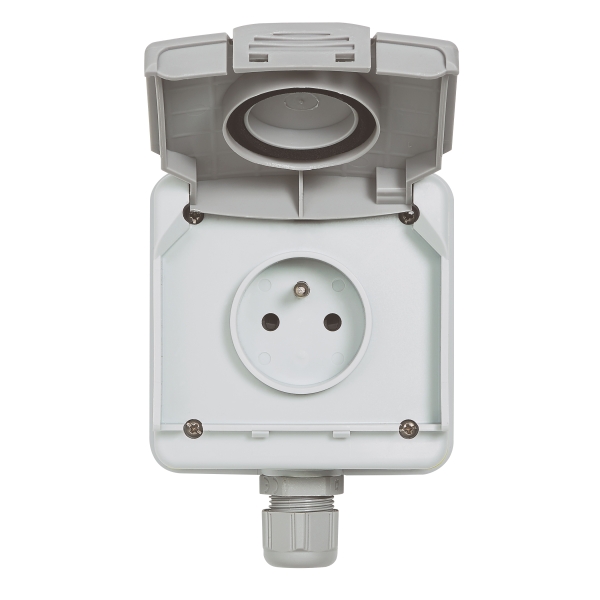

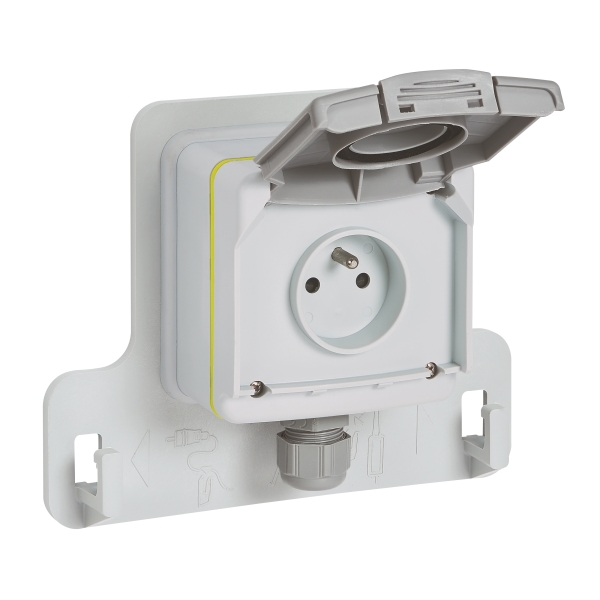

La prise Green'up Access avec volet monophasée 230V IP66 - IK08 - 16A - 230V - 16A VE est livrée avec cadre saillie équipé d'un presse-étoupe ISO20.
Il faudra raccorder cette prise sur une ligne dédiée 3 x 2,5mm² à partir de votre tableau électrique, afin de protéger votre circuit à l'aide du disjoncteur différentiel 2P - 20A - 30mA - Type HPI livré avec ce kit.

162,48 €
TTC

Paiement 100% sécurisé

Paiement sécurisé avec cryptage S.S.L et 3D Secure

Disponibilité des articles

Plus de 2 300 références produits en stock permanant

Expédition le jour même

Préparation et expédition le jour même pour du matériel disponible en stock

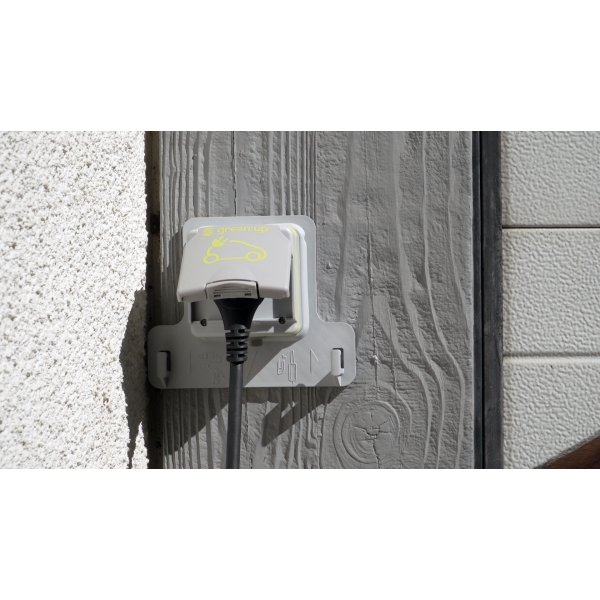

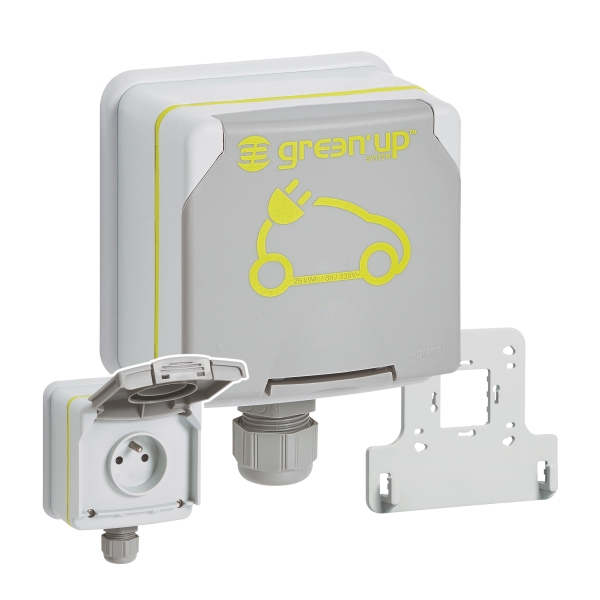

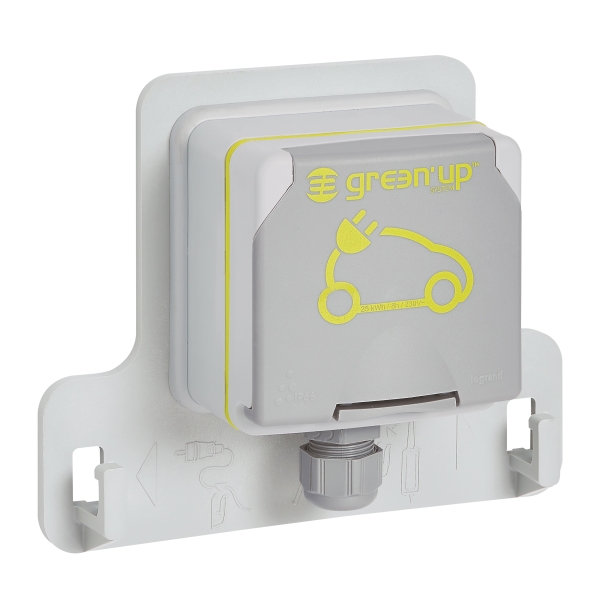

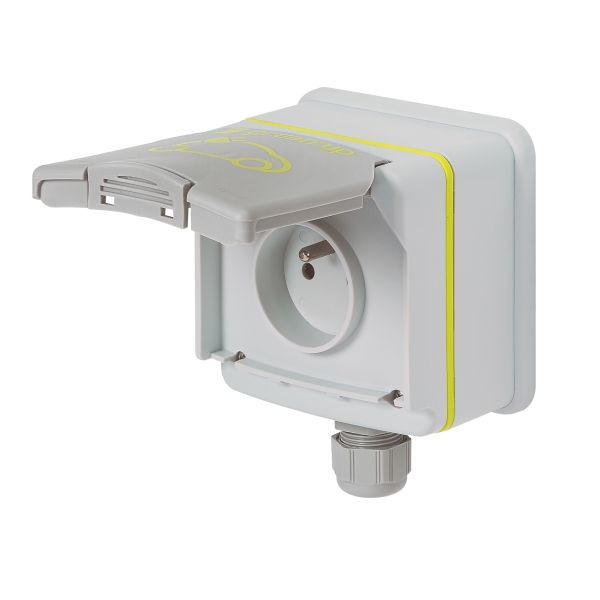

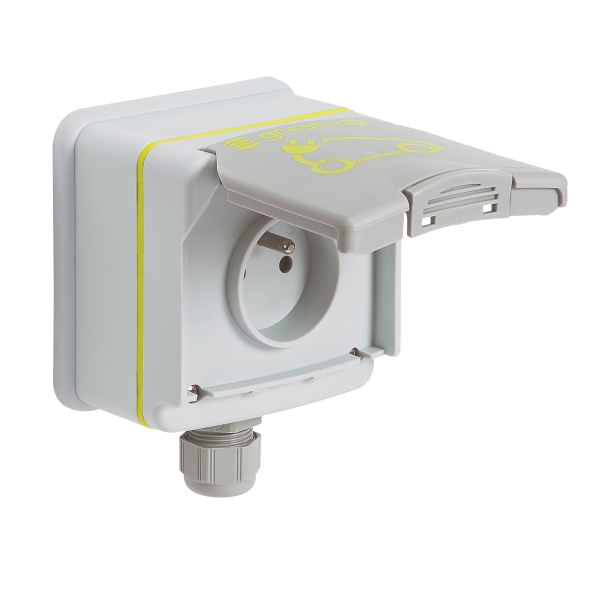

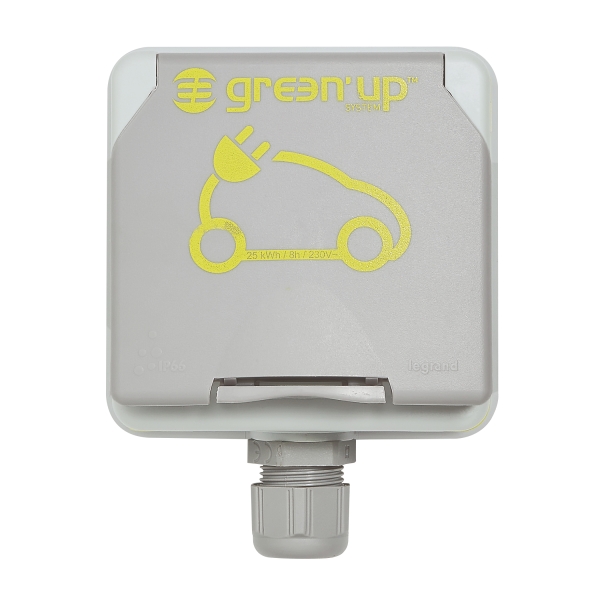

Prise saillie étanche Green'up Access pour véhicule électrique - Modes 1 ou 2 - IP66 IK08 - 16A 230V :

Convient parfaitement pour une installation dans une votre résidence privée, certifiée NF conforme aux normes NF C 61-314 et IEC 60-884-1.
Green'up Access, prise brevetée Legrand : le véhicule reconnaît l’infrastructure sécurisée Green’up et sélectionne la puissance maximale délivrable par la prise, permettant ainsi de réduire le temps de charge

Dimensions (hors PE):
- hauteur 98mm
- largeur 98mm
- profondeur 70mm

Modèle

  • prise de charge

Standard

  • autre

Technique de raccordement

  • raccordement à vis

Avec actionneur de verrouillage

  • Non

Avec verrouillage d'accès

  • Non

Classe de protection (IP)

  • autre

Largeur

  • 180 mm

Hauteur

  • 147.5 mm

Profondeur

  • 76 mm

Tension nominale

  • 250 V

Courant nominal max.

  • 16 A

Type de courant

  • CA monophasé

Nombre de contacts de communication

  • 3

Longueur du conduit fixe

  • 50 m

LED intégrée

  • Non

Section transversale des contacts de puissance

  • 6 - 6 mm²

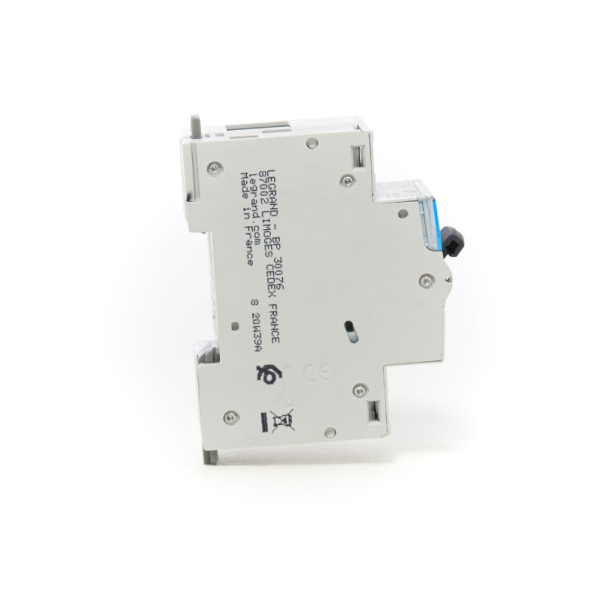

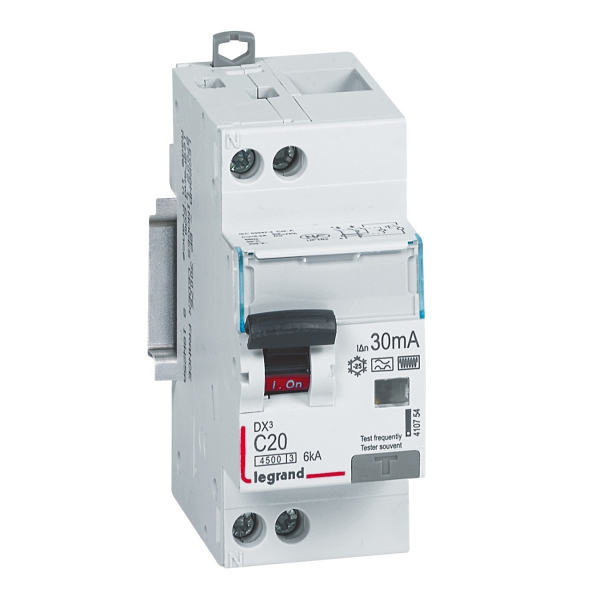

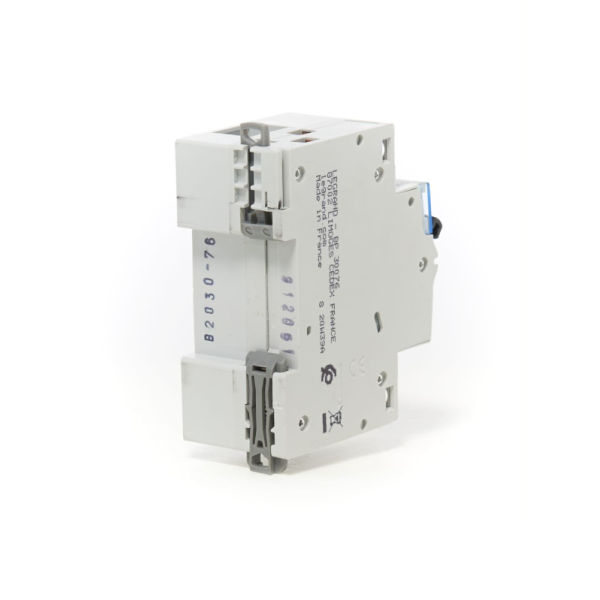

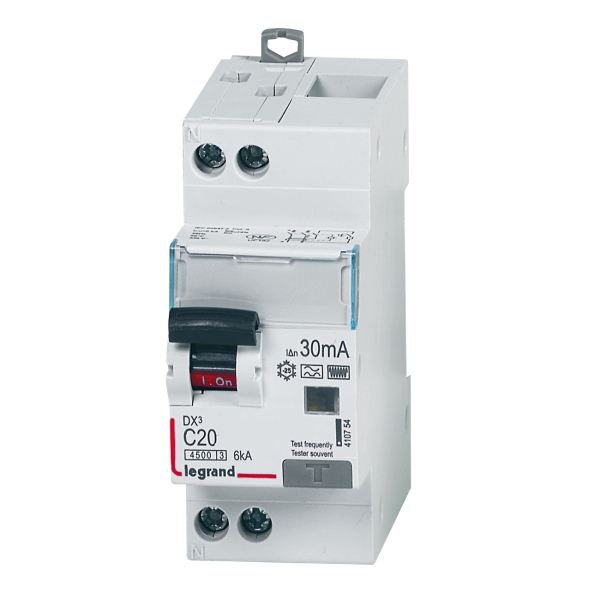

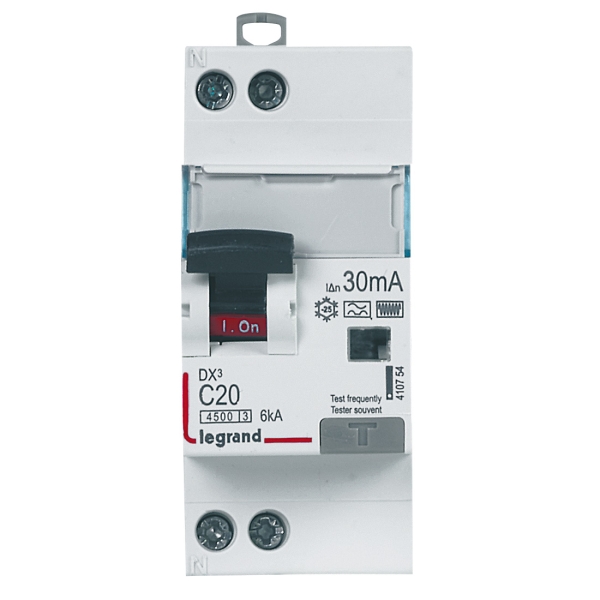

Disjoncteur différentiel DX³4500 arrivée haute et départ bas à vis U+N 230V~ - 20A typeF 30mA - courbe C - 2 modules

DX³, disjoncteur différentiel modulaire Phase + Neutre, pour la commande, la protection, le sectionnement des circuits électriques, la protection des personnes et la protection des installations contre les défauts d’isolement

Protection des départs : arrivée haute et sortie basse par bornes à vis - Type F : les défauts à composantes alternative et continue, immunité renforcée aux déclenchements intempestifs et détection des courants de défauts hautes fréquences

Pour peigne HX³ optimisé universel unipolaire (phase ou neutre) ou tétrapolaire - Courbe de déclenchement magnétique entre 5In et 10In (courbe C)

Equipé de 2 griffes d’accrochage, permettant de remplacer le disjoncteur au milieu d’une rangée peignée sans déconnecter les autres produits.

Nombre de pôles (total)

  • 2

Nombre de pôles protégés

  • 1

Tension assignée

  • 230 V

Courant nominal assigné

  • 20 A

Courant de défaut nominal

  • 0.03 A

Type de courant différentiel

  • F

Classe de limitation d'énergie

  • 3

Pouvoir de coupure assigné selon EN 61009

  • 4.5 kA

Capacité de coupure nominale selon IEC 60947-2

  • 6 kA

Pouvoir de coupure nominal selon EN 61009-1 (Icn)

  • 4.5 kA

Capacité de courant de choc

  • 3 kA

Type de tension

  • AC

Fréquence

  • 50 Hz

Caractéristique de déclenchement

  • C

Conducteur neutre branché simultanément

  • Oui

Avec dispositif de verrouillage

  • Oui

Degré de pollution

  • 2

Largeur dans les unités de partition

  • 2

Profondeur d'encastrement

  • 44 mm

Montage encastré

  • Oui

Protection contre les déclenchements intempestifs

  • Oui

Classe de protection (IP)

  • IP20

Section de conducteur connectable monofilaire

  • 0.75 - 16 mm²

Section de conducteur connectable multifilaire

  • 0.75 - 10 mm²

Largeur hors tout

  • 35.6 mm

Hauteur hors tout

  • 83 mm

Profondeur/longueur hors tout

  • 77.6 mm

LOT2824
3245060904760

Fiche technique

Type Mécanisme
Prise 2P+T
Type Mécanisme
Véhicule
Nombre de pôles
Bi
Intensité
20A
Type Interrupteurs différentiels
HPI
Type Interrupteurs différentiels
30 mA
Type Disjoncteurs
Différentiel
Connexion
À vis

Caractéristiques

Poids
624g
