Schneider - PrismaSeT XS - Coffret encastré 3 rangées 13 modules - sans porte - Réf : LVSXS313

  • Produit phare
Schneider
-
SCHLVSXS313
-
LVSXS313
-
3606482041288
-

Schneider - Prisma Set XS - Coffret encastré 3 rangées 13 modules - sans porte - Réf : LVSXS313

Le coffret de répartition Prisma Set XS de Schneider Electric, offre une solution complète avec 3 rangées de 13 modules.

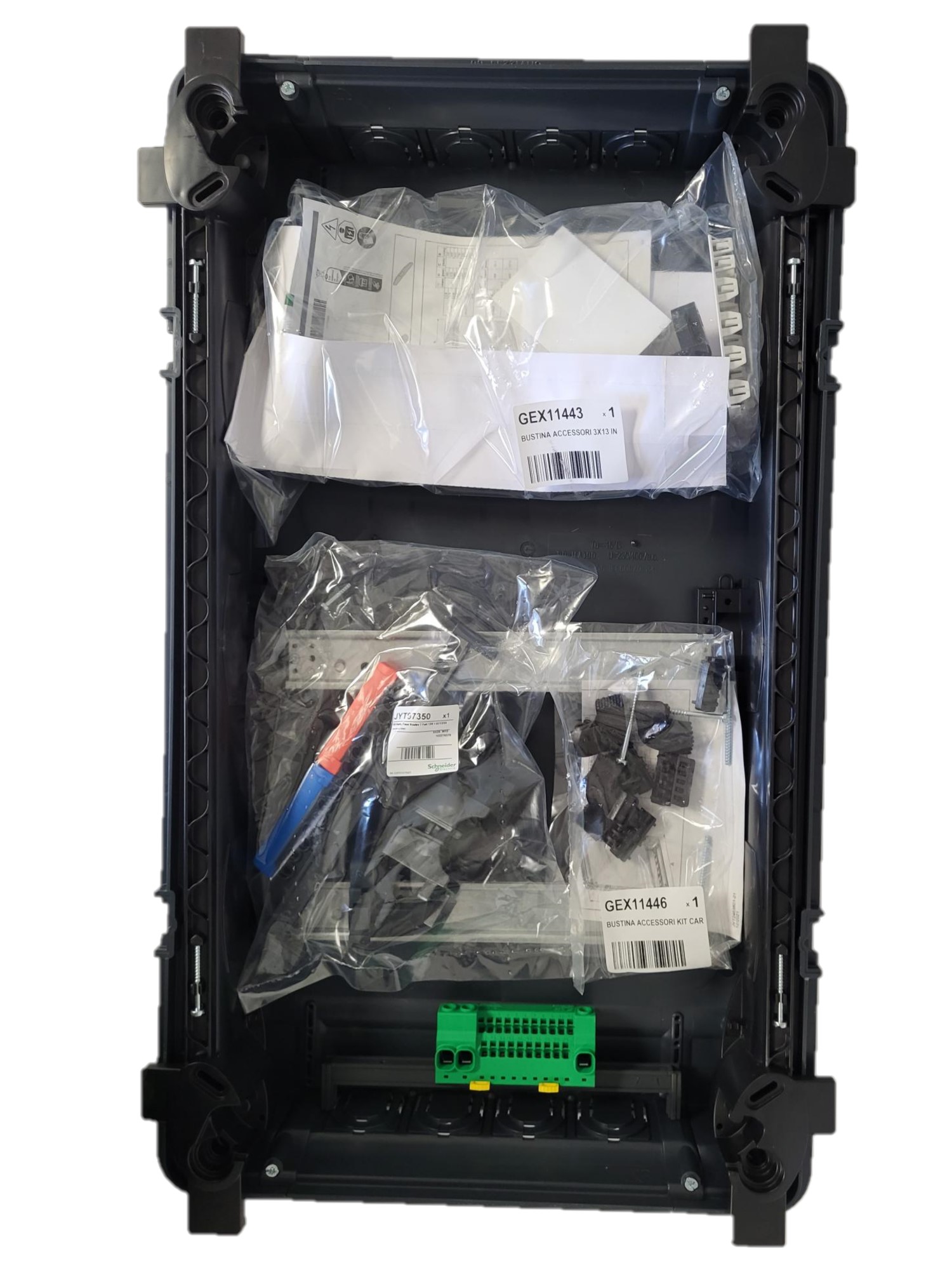

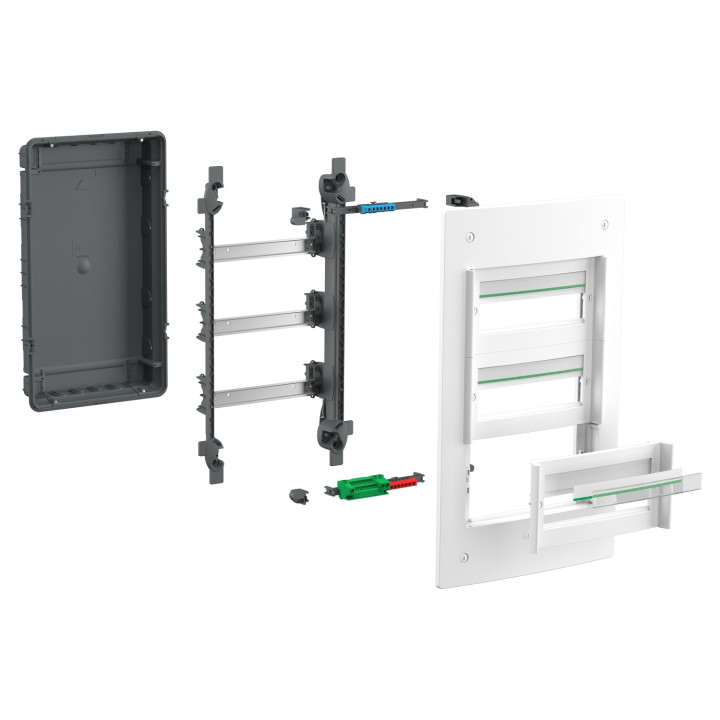

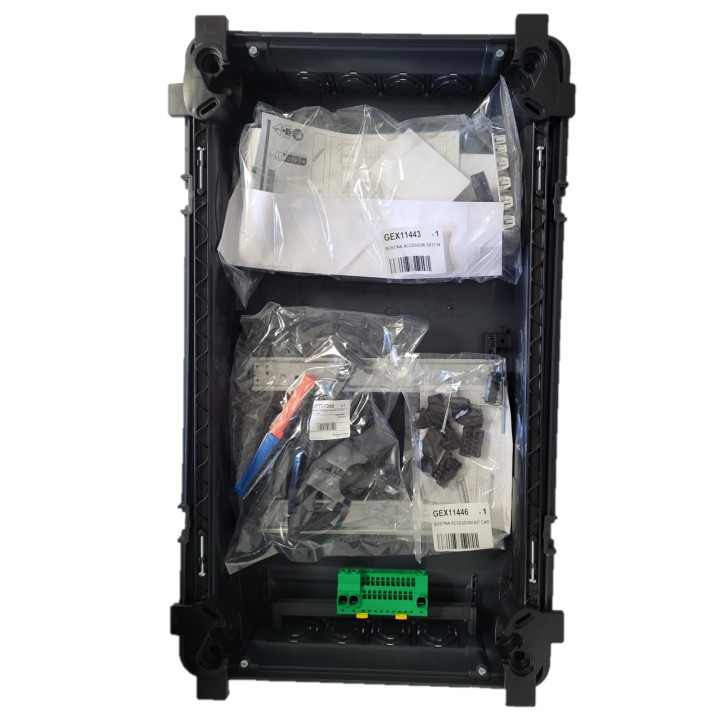

Pour facilité les raccordements électriques, il comprend un bornier de terre, un bornier de phase, un bornier de neutre, trois obturateur, ainsi qu'un kit de fixation adapté à la plaque de plâtre destinée à recevoir votre coffret encastré.

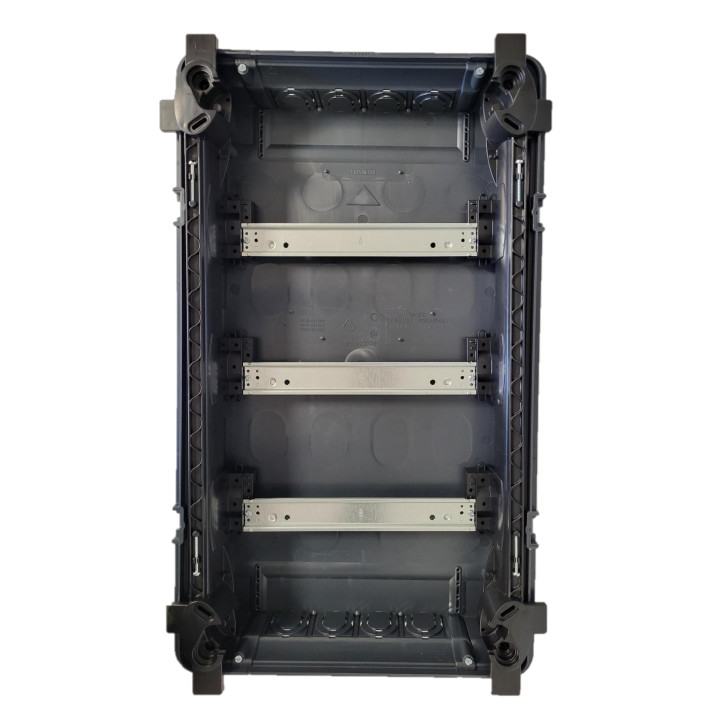

De plus, les rails DIN sont compatibles avec les répartiteurs XE de Schneider

Livré sans porte, ce coffret complet est adapté au résidentiel et petit tertiaire, certifié Green Premium pour des performances durables.

Porte en option sous la réf : LVSXDP313

Dimensions encastrées de 366x630x86 mm.

Passez commande avant 14h, elle sera expédiée le jour même ! *
104,57 €
TTC

Paiement 100% sécurisé

Paiement sécurisé avec cryptage S.S.L et 3D Secure

Disponibilité des articles

Plus de 2 300 références produits en stock permanant

Expédition le jour même

Préparation et expédition le jour même pour du matériel disponible en stock

  • LVSXS313

    Données techniques

     - Nombre de modules : 39
    - Nombre de rangées : 3
    - Classe d'isolation électrique : Classe II
    - Type de plastron : Modulaire
    - Tension : 250 V
    - Tension assigné d'emploi : 400 V
    - Courant assigné d'emploie : 160 A
    - Entraxe entre les Rails : 150mm

    Dimensions et poids

    - Largeur : 396 mm
    - Hauteur : 660 mm
    - Profondeur : 107 mm
    - Poids : 4,410 kg

    Dimensions (Encastrés)

    - Largeur : 366 mm
    - Hauteur : 630 mm
    - Profondeur : 86 mm

CatégorieDétails
Principaux
Gamme PrismaSet
Nom du produit XS
Type de produit ou équipement Boîtier
Type d'extensibilité Coffret de répartition
Installation du coffret Encastré
Dimensions
Largeur 396 mm
Hauteur 660 mm
Profondeur 107 mm
Profondeur interne 80 mm
Capacité et modularité
Nombre de modules de 18 mm par rangée 13
Nombre de rangées horizontales 3
Nombre total de modules de 18 mm 39
Pas de 9 mm 78
Caractéristiques électriques
Classe d'isolation électrique Classe II
Puissance dissipée 56 W
[Dans] Courant assigné d'emploi 90 A
[Ui] Tension assignée d'isolement 400 V
Equipement fourni
Étiquettes d'identification 3
Protection des étiquettes 3
Bornier (phase/neutre/terre) 3
Bande d'obturation 1
Kit de fixation (plaque de plâtre) 1
Rails DIN compatibles XE 3
Composants et amovibilité
Type de plastron Modulaire
Type de rail DIN symétrique compatible XE
Type de châssis plein Sans châssis plein
Pièces amovibles Rail DIN compatible XE
Entrées et raccordement
Entrée de câble Câble ou tube, plaques découpées, plaques amovibles
Nombre de borniers 1 terre avec 24 départs
Départs du bornier répartiteur 3 x 25 mm² + 21 x 4 mm² pour terre
Mode de raccordement Connexion à vis (terre), Push-in (terre) (souple/résistant)
Poids 4,410 kg
Couleur Habillage : Blanc (RAL 9003), Plaque avant : Blanc (RAL 9003)
Segment de marché Résidentiel, Petits bâtiments

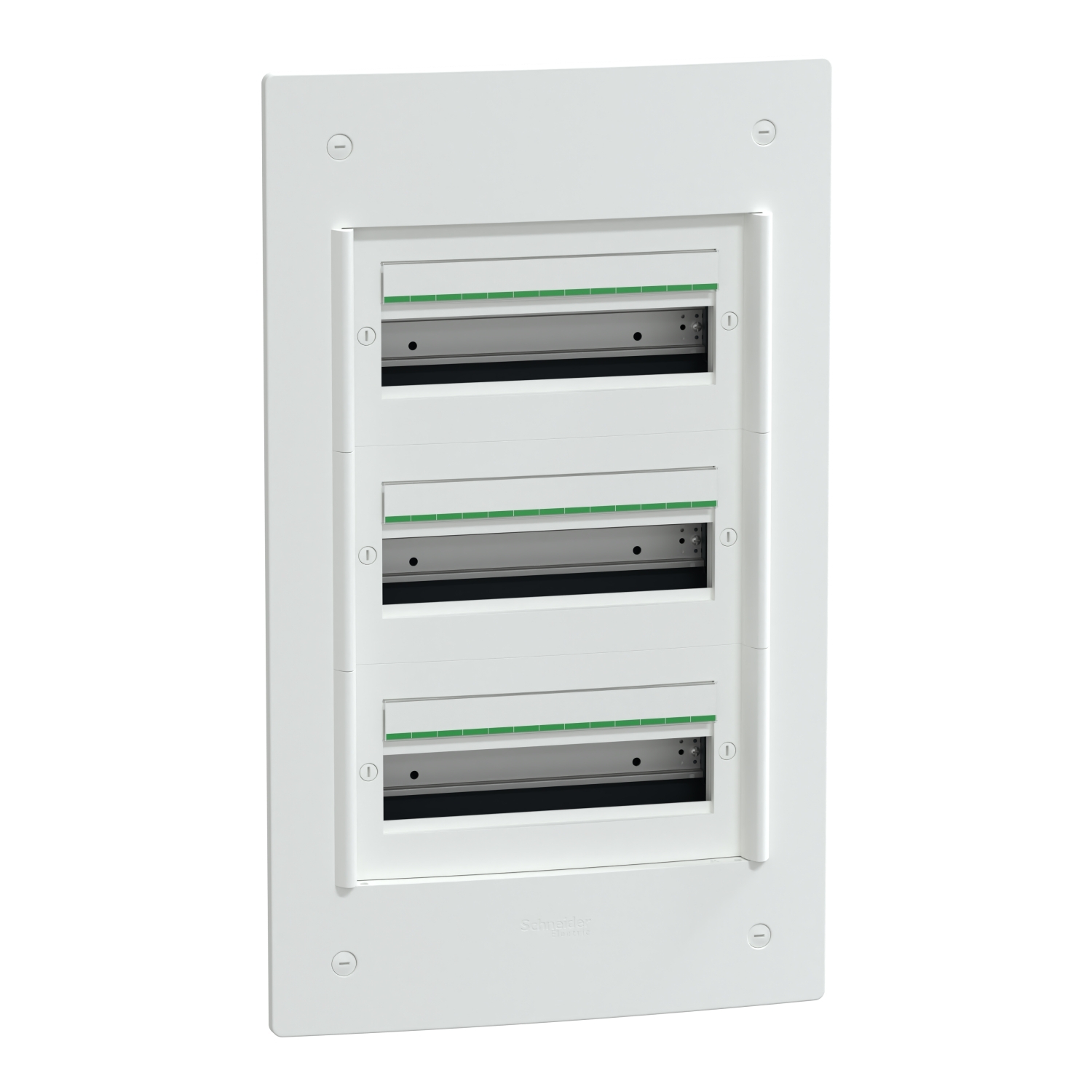

Ce coffret PrismaSeT XS est un coffret de distribution électrique encastrable, en plastique, composé de 3 rangées de 13 modules de 18mm, avec des degrés de protection IP30 et IK08 sans porte. Il peut accueillir tous types d'appareillages modulaires. Compatibles avec nos produits embrochables (XE), ce coffret est dédié à une installation en intérieur et est destiné aux secteurs résidentiel et tertiaire. Le coffret, le plastron et la porte de couleur blanche (RAL 9003) rendent plus esthétique vos équipements. La classe d'isolation électrique est de classe II.

SCHLVSXS313
3606482041288

Fiche technique

Nombre de modules par Rangée
13 modules
Type de pose
Encastrée

Caractéristiques

Poids
10020g
