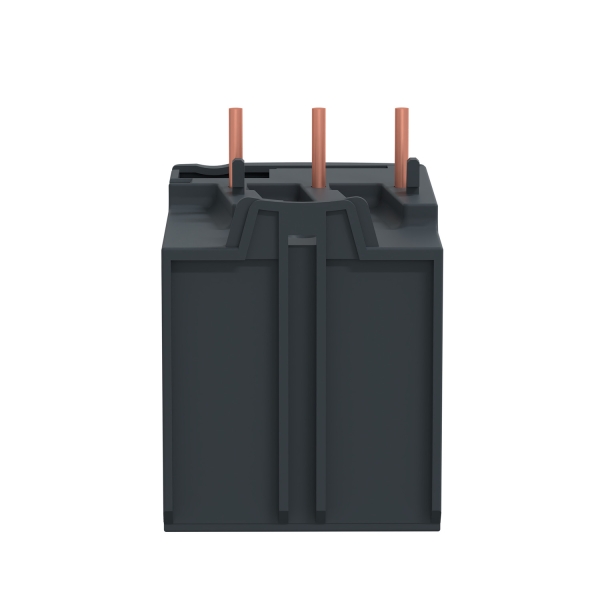

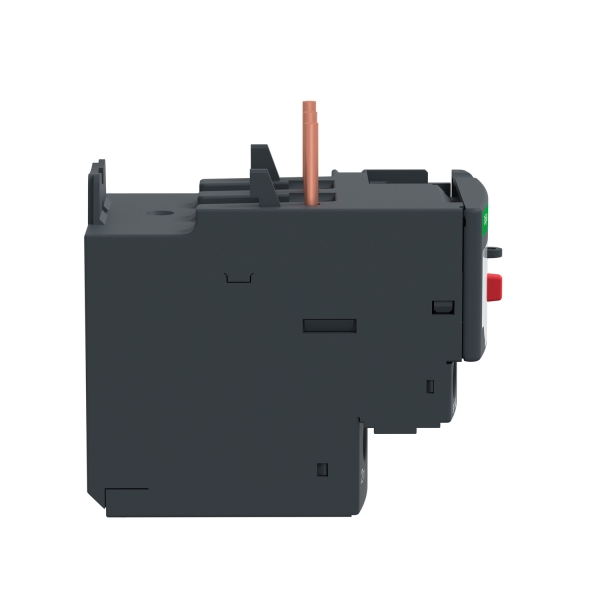

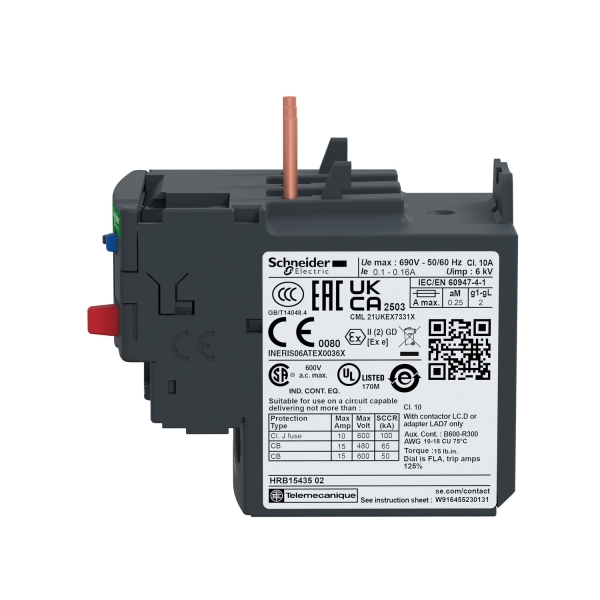

Schneider - Relais de Protection Thermique Moteur Tesys 2,5 à 4 A Classe 10A - LRD08
SCHLRD08
-
LRD08
-
3389110346787
-
Le relais thermique moteur Tesys LRD08 de Schneider Electric protège de manière fiable les moteurs de 2,5 à 4 A contre les surcharges. De classe 10A, il garantit sécurité, durabilité et s'intègre parfaitement aux systèmes de contrôle moteur modernes.
Paiement 100% sécurisé
Paiement sécurisé avec cryptage S.S.L et 3D Secure
Disponibilité des articles
Plus de 2 300 références produits en stock permanant
Expédition le jour même
Préparation et expédition le jour même pour du matériel disponible en stock
Caractéristiques principales
| Caractéristiques | Détails |
|---|---|
| Gamme | TeSys |
| Nom du produit | TeSys LRD |
| Type de produit ou composant | Relais de surcharge thermique différentielle |
| Nom abrégé d'appareil | LRD |
| Utilisation du relais | Protection moteur |
| Compatibilité produit | LC1D09...LC1D38 |
| Type de réseau | AC / DC |
| Classe de surcharge thermique | Classe 10A (conformément à IEC 60947-4-1) |
| Zone de réglage de protection thermique | 2.5...4 A |
| [Ui] Tension d'isolement | 600 V (CSA/UL), 690 V (IEC 60947-4-1) |
Caractéristiques complémentaires
| Caractéristiques | Détails |
|---|---|
| Fréquence du réseau | 0...400 Hz |
| Support de montage | Sous le contacteur |
| Seuil de déclenchement | 1,14 +/- 0,06 Ir (conformément à IEC 60947-4-1) |
| [Ith] Courant thermique conventionnel | 5 A pour circuit de signalisation |
| Courant admissible | 3 A à 120 V AC-15, 0.22 A à 125 V DC-13 (circuit signalisation) |
| [Ue] Tension assignée d'emploi | 690 V AC (0...400 Hz) |
| [Uimp] Tension de tenue aux chocs | 6 kV |
| Sensibilité à une perte de phase | Courant de déclenchement 130 % d'Ir sur deux phases, le dernier au niveau 0 |
Commande et Raccordement
| Caractéristiques | Détails |
|---|---|
| Type de commande | Rouge (bouton-poussoir STOP) / Bleu (bouton-poussoir pour mode raz) |
| Compensation en température | -20...60 °C |
| Mode de raccordement - Télécommande | Borniers à vis-étrier, 2 câbles 1...2.5 mm² (souple/rigide, avec ou sans extrémité) |
| Mode de raccordement - Puissance | Borniers à vis-étrier, 1 câble 1.5...10 mm² (souple ou rigide, avec ou sans extrémité) |
| Couple de serrage - Télécommande | 1.7 N.m |
| Couple de serrage - Puissance | 1.7 N.m |
Dimensions et Référence
| Caractéristiques | Détails |
|---|---|
| Largeur | 45 mm |
| Profondeur | 70 mm |
| Masse du produit | 0.124 kg |
| Référence | SCHLRD08 (Schneider-Electric) |
SCHLRD08
3389110346787
Fiche technique
- Gamme
- Relais thermique
Caractéristiques
- Largeur
- 7.80cm
- Hauteur
- 4.80cm
- Profondeur
- 8.90cm
- Poids
- 141g
